x64dbg 导航与寄存器

上一章搞懂了十六进制和补码，现在打开 x64dbg 看看这些数字在调试器里到底长什么样。

汇编长什么样

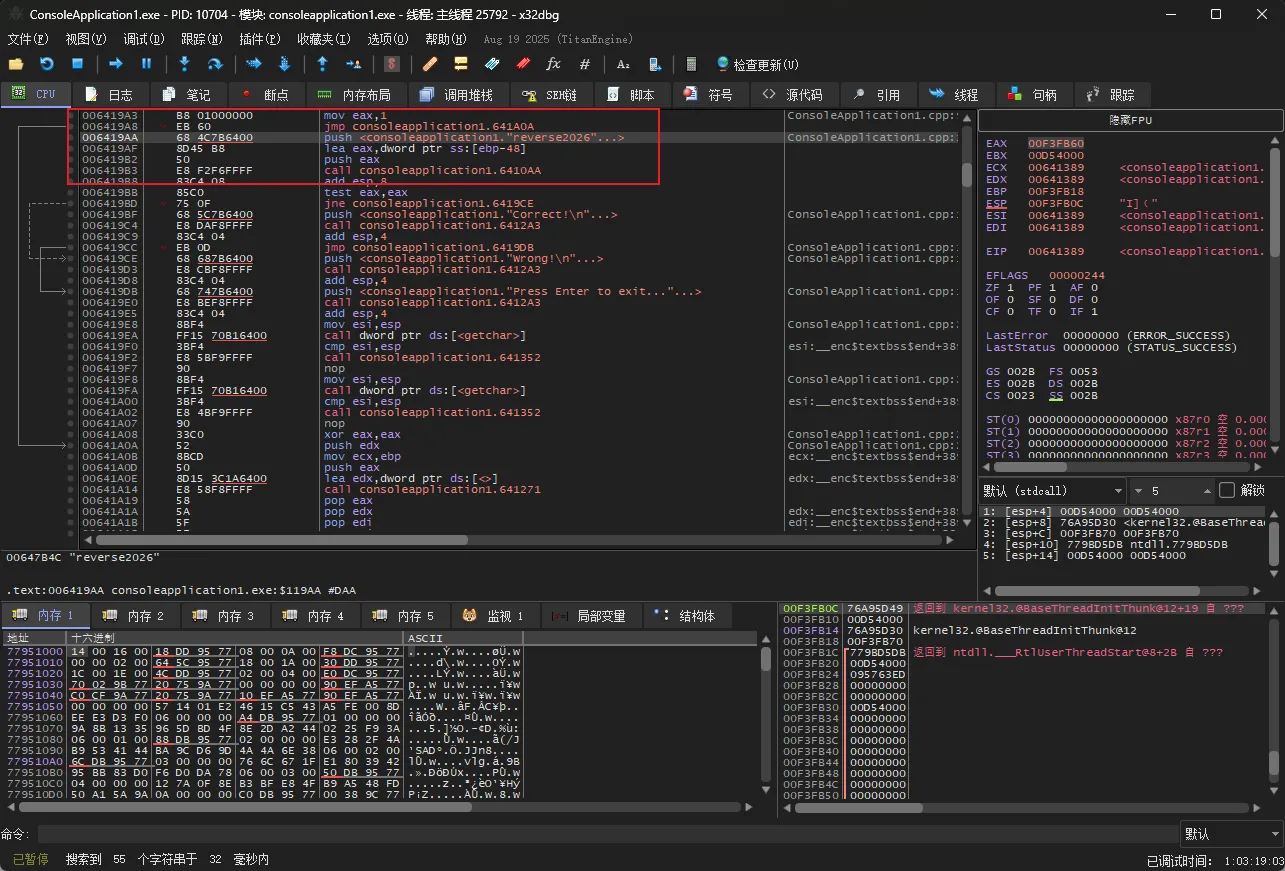

在 x64dbg 的 CPU 窗口里，每一行汇编有四列：

图上是 CPU 窗口对应部分。你每次打开程序看到的指令都不一样，这不影响，四列结构是不变的。下面用一组固定示例来讲解每列的含义：

从左到右：

1. 地址 — 这行代码在内存中的位置。每次编译都不同，不用管它
2. 机器码 — CPU 实际执行的二进制数据，用十六进制显示。比如 B8 01000000 就是 mov eax, 1 的 CPU 编码，B8 告诉 CPU “把后面的 4 字节放进 EAX”
3. 指令 — 反汇编结果，人类可读。这是你最需要关注的列
4. 注释 — x64dbg 自动添加的说明（有时有，有时没有）

你可能好奇：01000000 怎么就是 1？因为 x86 CPU 用 小端序（Little Endian） 存数据，即低位字节放在前面，高位字节放在后面。数值 1 的 32 位十六进制是 0x00000001，按小端序从低到高排列就是 01 00 00 00。x64dbg 按地址顺序显示，所以你看到的是 01 00 00 00，从右往左读回去就是 00000001 = 1。后面的章节会正式讲这个概念，现在只要知道”字节顺序是反的”就行。

机器码和指令说的是同一件事，B8 01000000 就是 mov eax, 1。第 1 章你用 Ctrl+9 把 jne 填充成 NOP，其实就是把机器码 75 xx 改成了 90 90（90 就是 NOP 的机器码）。

指令的基本格式是：

操作码   目的操作数, 源操作数
mov      eax,       1

方向是从右往左：把源（右边）放到目的（左边）。mov eax, 1 就是把 1 放进 eax。

深入理解地址、机器码和内存

上一节认识了 CPU 窗口的四列，但留了几个问题：地址到底是什么？地址里存的是机器码吗？为什么地址跳得不均匀？同一个地址能在不同窗口看到吗？

地址是什么

地址就是内存的”门牌号”。 你电脑的内存（RAM）可以想象成一条很长的街道，每个字节（8 位）有一个唯一的门牌号，比如 0x00401000。

地址范围从 0x00000000 到 0xFFFFFFFF（理论上 4 GB），但不是每个门牌号后面都有房子，大部分地址是空的（未分配），访问到空地址程序就崩溃了。

你可能好奇为什么地址经常从 0x00401000 开始，这是 Windows 32 位 PE 程序的默认加载基址 0x00400000，代码从基址偏移 0x1000 处开始（前面是 PE 文件头）。所以你看到的第一条指令几乎总是在 0x00401xxx 附近。

但新版 VS Studio 默认开了两个选项，会让每次编译/运行时地址都变。为了让后续练习中地址固定、方便对照，建议把这两个选项关掉：

1. 在 VS 顶部菜单栏点 调试 -> ConsoleApplication1 属性（项目名不同就选你自己的项目属性）

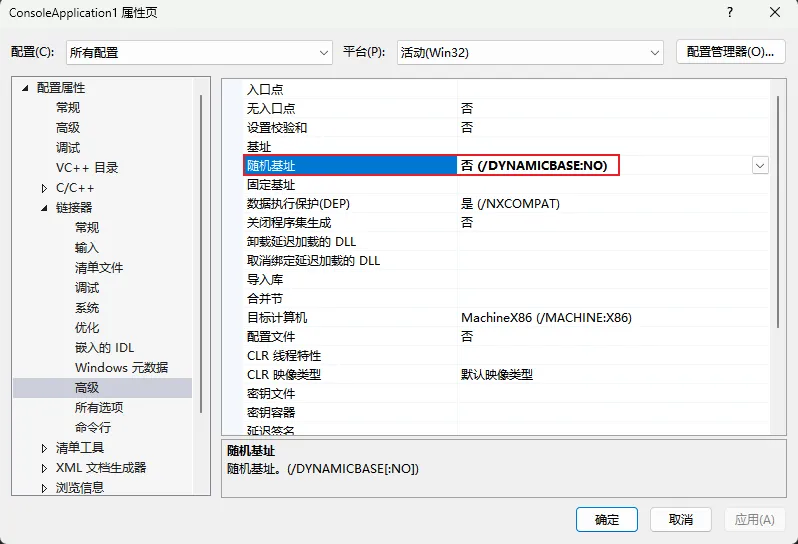

2. 关闭 ASLR（地址随机化）：配置属性 -> 链接器 -> 高级 -> 随机基地址 改为 否 (/DYNAMICBASE:NO)

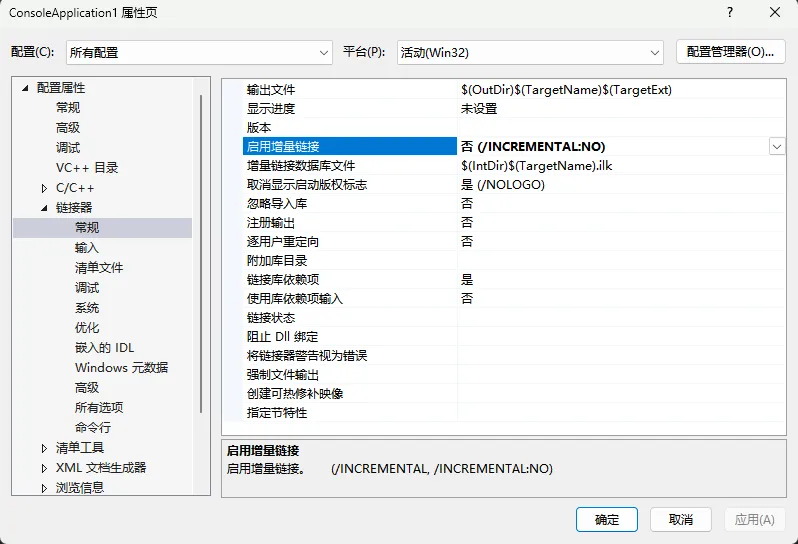

3. 关闭增量链接：配置属性 -> 链接器 -> 常规 -> 启用增量链接 改为 否 (/INCREMENTAL:NO)

改完后重新编译（Ctrl+B），之后每次加载 exe 地址都是固定的 0x00401xxx 了。

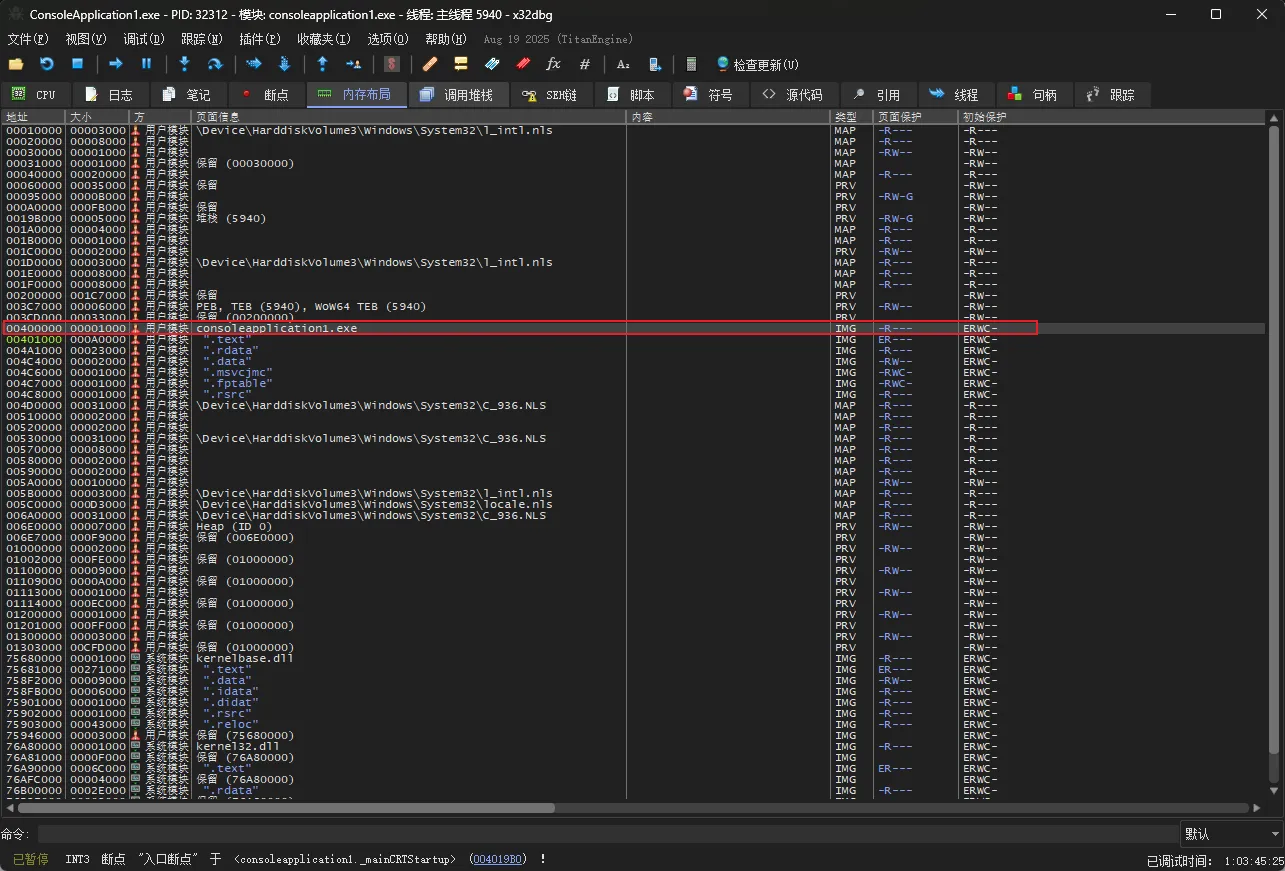

你可以按 Alt+M 打开 Memory Map 窗口，看到当前程序实际占用了哪些内存区域：

你实际看到的地址、文件名都跟我的不一样，这取决于 Windows 版本、程序大小、加载的 DLL。不用记具体地址，只要记住几个概念：

• 找到你的 exe：在”内容”列里找你的程序名（比如 consoleapplication1.exe），那几行就是你程序的代码和数据
• 系统模块：DLL 文件（kernel32、ntdll、MSVCR 等）是系统库，暂时不用管
• 低地址 0x00000000 附近是空指针陷阱区，访问就崩溃
• 高地址是内核空间，用户程序不能碰，调试器也看不到

地址里存的是什么

地址里存的永远是字节（byte）。 一个地址对应一个字节。至于这些字节代表什么，取决于你怎么解读它：

第三行就是第 1 章你用过的 NOP，0x90 当代码看是空操作，当数据看就是数字 144。

同一个字节，可以是代码，也可以是数据，取决于你怎么解读它。 x64dbg 的 CPU 窗口按代码解读（把字节翻译成指令），内存窗口按原始数据解读（直接显示十六进制字节）。这就是为什么同一个地址 0x00401000，在 CPU 窗口看到 mov eax, 1，切到内存窗口看到 B8 01 00 00 00，同一块内存，两种视角。

机器码和地址的关系

机器码就存在对应的地址里。看这个例子：

地址          机器码          指令
00401000    B8 01000000    mov eax, 1
00401005    8945 FC        mov dword ptr [ebp-4], eax

• 地址 00401000 这一行，机器码 B8 01 00 00 00 占了 5 个字节
• 所以下一条指令的地址 = 00401000 + 5 = 00401005
• 地址 00401005 这一行，机器码 89 45 FC 占了 3 个字节
• 再下一条 = 00401005 + 3 = 00401008

地址的增长量 = 上一条指令机器码的字节数。 不同指令长度不同（1 到 15 字节都有），所以地址增长不均匀，有的隔 2，有的隔 5，有的隔 7。这就是”为什么地址没有规律”。

为什么改了代码后地址就变了

每次重新打开 x64dbg 加载同一个 exe，地址是一样的（比如都是从 00401000 开始）。但如果你改了代码重新编译，地址可能就变了，因为代码长度变了，链接器重新安排了位置。

同一个地址在不同窗口之间跳转

x64dbg 有好几个窗口可以显示内存内容，同一个地址可以在不同窗口之间跳转：

实操试试：在 CPU 窗口随便点击一行指令，看一下它的地址（比如 00401000）。然后切换到内存窗口，按 Ctrl+G，输入同一个地址，你会看到这行指令的机器码字节就躺在那。

反过来也行：在内存窗口看到一堆字节，不知道是什么，可以在起始地址上右键 -> Follow in Disassembler，CPU 窗口就会跳到那里，把字节反汇编成指令给你看。

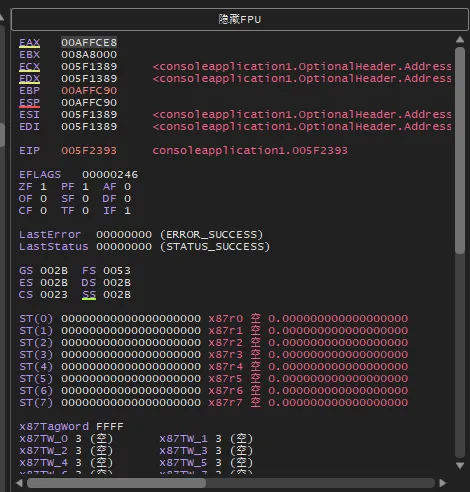

x64dbg 寄存器窗口全景

打开 x64dbg 随便加载一个程序，右上角的寄存器窗口会显示一大堆东西。初学者一看就懵，但你只需要关注其中一小部分。

下面是你在 x64dbg 寄存器窗口里会看到的所有内容，按”需要关注”和”暂时忽略”分类：

需要关注的（本节和后续章节会讲）

通用寄存器（8 个）：

EAX : 00000000
EBX : 00000000
ECX : A5970000
EDX : 00000000
EBP : 012FF310
ESP : 012FF2E4
ESI : 013E2DA0
EDI : 0104D000

这 8 个是 CPU 的”工作台”，后面细讲。

程序计数器：

EIP : 00401000

EIP 永远指向下一条要执行的指令。后面有专门一节详细讲它。

标志寄存器：

EFLAGS : 00000246
  CF : 0          进位标志
  PF : 1          奇偶标志
  AF : 0          辅助进位
  ZF : 1          零标志
  SF : 0          符号标志
  TF : 0          陷阱标志
  IF : 1          中断标志
  DF : 0          方向标志
  OF : 0          溢出标志

EFLAGS 是一个 32 位寄存器，每一位都是一个独立的”开关”，记录运算结果的状态。上面列出了 x64dbg 显示的 9 个标志位。其中 CF、ZF、SF 三个最重要，条件跳转指令就是读它们来决定是否跳转的。后面有专门一节详细讲。

暂时忽略的（用到时再讲）

GS : 002B      <- 段寄存器，不用管
ES : 002B
CS : 0023
FS : 0053
DS : 002B
SS : 002B
LastError  : 00000000     <- Windows 错误码
LastStatus : 00000000

这些段寄存器是操作系统层面的东西，普通程序根本碰不到，跳过就行。

你可能还会在寄存器窗口最下方看到其他几组：

• ST(0) ~ ST(7)、x87TagWord、x87ControlWord、x87StatusWord — x87 FPU 浮点寄存器。旧式浮点运算用的”寄存器栈”，现代编译器已经很少用了
• XMM0 ~ XMM7 — SSE 向量/浮点寄存器（128 位）。现代编译器做浮点运算和 SIMD 并行计算用的
• MXCSR — SSE 控制/状态寄存器
• K0 ~ K7 — AVX-512 掩码寄存器
• DR0 ~ DR7 — 调试寄存器。硬件断点用的，x64dbg 自己用的就是这些

如果你在寄存器窗口上方点了一下”显示 FPU”按钮，会弹出一个浮点寄存器详细窗口，里面按区域显示 FPU 状态字、MXCSR 各标志位、XMM 寄存器、调试寄存器，以及当前函数的堆栈参数。这个窗口入门阶段完全不用看，关掉就行。

八个通用寄存器

寄存器是 CPU 内部的小存储空间，速度极快，数量很少。32 位 x86 有 8 个通用寄存器，每个能存 32 位（4 字节）数据：

虽然叫”通用”，但每个都有习惯用法：

• EAX — 很多 32 位函数的整数或指针返回值会放在 EAX 里。调用一个函数后，先看 EAX 往往就能知道返回了什么。第 1 章 strcmp 的返回值就在 EAX 里
• ECX — 循环的计数器。你看到 dec ecx + jne（Jump if Not Equal，后面会讲），多半是个循环
• EBP / ESP — 这两个定义了当前函数的”栈帧”（后面第 9 章详细讲）。简单说：[ebp-4]、[ebp-8] 就是局部变量，ESP 始终指向栈顶
• ESI / EDI — 成对出现，通常一个指向”源数据”，一个指向”目标数据”，常见于字符串操作和内存复制

子寄存器

每个 32 位寄存器可以按需访问更小的部分。以 EAX 为例：

• EAX — 完整的 32 位
• AX — 低 16 位
• AH — 低 16 位中的高 8 位
• AL — 低 8 位

修改 AL 会影响 EAX 的最低字节，但不会改变高 24 位。比如 EAX = 0x12345678，执行 mov al, 0xFF 后 EAX 变成 0x123456FF。

注意只有 EAX/EBX/ECX/EDX 四个支持 AH/AL 拆分，其余四个只能访问 16 位（SI/DI/BP/SP）。

这些子寄存器共享同一组底层位，修改 AL 就是修改 EAX 的最低字节，不是独立的存储空间。

子寄存器的溢出不会”传染”

子寄存器溢出时，不会向高位进位，超出部分直接被丢弃：

AL 溢出（8 位，最大 0xFF）：

比如 EAX = 0x123456FF，add al, 1 之后 EAX = 0x12345600（AL 从 FF 变成 00，高 24 位不变）。

AX 溢出（16 位，最大 0xFFFF）：

比如 EAX = 0x1234FFFF，add ax, 1 之后 EAX = 0x12340000（AX 从 FFFF 变成 0000，高 16 位不变）。

EAX 溢出（32 位，最大 0xFFFFFFFF）：

32 位全字长溢出时，CF 和 ZF 同时被触发，结果为零所以 ZF=1，加法最高位产生进位所以 CF=1。

总结：操作子寄存器时，溢出只在那个大小的范围内发生，不会”进位”到高位。修改 AL 不会碰 AH，修改 AX 不会碰 EAX 高 16 位。

EIP：程序计数器

EIP（Extended Instruction Pointer） 存的是下一条要执行的指令的内存地址。

你没法直接修改 EIP（没有 mov eip, xxx 这种指令）。EIP 的变化由 CPU 自动管理：

• 正常执行时，每执行一条指令，EIP 自动跳到下一条
• 遇到 jmp 指令，EIP 被直接设为目标地址
• 遇到 call 指令，EIP 被设为函数入口地址
• 遇到 ret 指令，EIP 被设为栈上保存的返回地址

在 x64dbg 里，高亮（黄色背景）的那行就是 EIP 指向的位置。你按：

• F7（Step Into）— 执行当前高亮的指令，EIP 移到下一条（遇到 call 会进入函数内部）
• F8（Step Over）— 同上，但遇到 call 时一口气执行完整个函数，不停在里面
• F9（Run）— 全速运行，不停下来，直到遇到断点或程序结束

每按一次 F7 或 F8，你应该养成习惯：看 EIP 移到了哪里、寄存器窗口哪些值变了（x64dbg 会把变化的值标红）。

EFLAGS：标志寄存器

EFLAGS 是一个 32 位寄存器，但它的每一位都是一个独立的”开关”。大多数标志位记录上一条运算指令的结果状态，后续的条件跳转指令读取这些标志位来决定是否跳转。

打个比方：EFLAGS 是一张”快递单”。运算指令（cmp、add、test 等）填单子，跳转指令（je、jne 等）读单子。

x64dbg 显示了 9 个标志位，每个对应 EFLAGS 中的固定一位。先看最重要的三个：

条件跳转指令就是读这三个标志位来决定是否跳转。初学者只记这三个就够了。

关于 SF 的几个细节：

• SF 不等于”负数”，它只是机械地看结果的最高位。运算结果本身不分有符号无符号，0x80000000 + 1 不管你怎么解读，结果都是 0x80000001。但当你用有符号视角看时，SF=1 对应”负数”；用无符号视角看时，SF 没有特殊含义，无符号比较看的是 CF
• “最高位”取决于操作数大小：操作 al（8 位）时 SF 看第 7 位，操作 ax（16 位）时看第 15 位，操作 eax（32 位）时看第 31 位。比如 mov al, 0x80 + add al, 1，结果 0x81，第 7 位是 1，SF=1

其余六个了解一下就行，用到时再查：

你可能好奇：x64dbg 顶部显示的 EFLAGS : 00000246 这个整体值和上面 9 个标志位是怎么对上的？答案是它们就是同一个东西，每个标志位占据 EFLAGS 的固定一位，值为 1 的位加起来就等于 EFLAGS 整体值。

你不用自己算这个，看单个标志位就够了，整体值基本不用管。 如果你好奇的话，0x246 = bit1(固定1) + PF(bit2) + ZF(bit6) + IF(bit9) = 2+4+64+512 = 582 = 0x246。记住有这回事就行，逆向时从来不需要手算。

在 x64dbg 里，标志位发生变化时会变红，非常直观。

上面列出了 9 个标志位的含义。你可能觉得有点抽象，这些标志位会在运算时发生变化。等后面学了 add/sub 等算术指令后，我们会用大量案例深入讲解 CF、ZF、SF、OF、PF 每一个标志位的变化。现在你只需要知道：它们存在，它们会变红，它们是条件跳转的依据。

32 位还是 64 位？

前面一直在说 EAX、EBX、EIP 这些 32 位寄存器。如果你打开的是一个 64 位程序，寄存器会变成这样：

• 通用寄存器从 EAX/EBX/… 扩展为 64 位的 RAX/RBX/…，外加新增 R8-R15 八个寄存器
• 指令指针 EIP 变成 RIP（64 位）
• 函数参数不再全走栈，前四个参数走 RCX、RDX、R8、R9

但这些差异不影响你现在学的东西，指令名字、标志位、内存模型都是一样的。等后面分析 64 位程序时，这些差异几页纸就能讲清楚，现在不用担心。

练习

1. 窗口跳转：在 CPU 窗口随便点一行指令，记下它的地址。然后切到内存窗口，按 Ctrl+G 输入同一个地址，你能看到对应的机器码字节吗？反过来，在内存窗口右键 -> Follow in Disassembler，能回到 CPU 窗口吗？

   参考答案

   能看到。CPU 窗口和内存窗口显示的是同一块内存，只是视角不同，CPU 窗口把字节解释成指令，内存窗口显示原始字节。

2. Memory Map：按 Alt+M 打开 Memory Map，找到你的 exe 那几行。你程序的代码大概从哪个地址开始？

   参考答案

   取决于你的程序，但关闭 ASLR 后通常从 0x00401000 开始。

3. 子寄存器计算：如果 EAX = 0x12345678，执行 mov ah, 0xAA 后 EAX 变成多少？执行 mov ax, 0x0000 后呢？

   参考答案

   mov ah, 0xAA：AH 是 AX 的高 8 位（即 EAX 的 bit 15-8）。0x12345678 中 AH 原来是 0x56，改成 0xAA 后 EAX = 0x1234AA78。mov ax, 0x0000：AX 覆盖低 16 位，EAX = 0x12340000。

4. 溢出预测：AL = 0xFE，执行 add al, 5 后 AL 是多少？CF 是 0 还是 1？

   参考答案

   0xFE + 5 = 0x103，但 AL 只有 8 位，截断后 AL = 0x03。产生了进位，CF = 1。
