浮点数与 SSE 指令

前 11 章我们都在和整数打交道：寄存器里的值是整数，内存里存的是整数，加减乘除比较跳转全都是整数运算。但在真实世界，尤其是游戏逆向中，角色的坐标、血量、暴击率往往是小数。

如果你在 x64dbg 里看到 0x3F800000 却把它当成一个巨大的整数，或者被 movss、addss 这些指令搞晕，那这最后一块拼图就是为你准备的。

IEEE 754：为什么 1.0 不是 0x00000001

你在 x64dbg 内存窗口里看到 4 个字节 00 00 80 3F。按整数看，小端序拼起来是 0x3F800000，一个超过十亿的数字。但右键切到 Float 视图后，它突然显示成 1.00000。

这不是 x64dbg 在猜。这 4 个字节确实是 float 1.0 的编码，只不过浮点的编码规则和整数完全不同。

同一个数值，整数和浮点的内存编码天差地别：

整数 1 是 0x00000001，浮点 1.0 却是 0x3F800000。同一个”1”，编码完全不同。

32 位怎么拆

浮点的这套编码规则叫 IEEE 754。它把 32 位拆成三段，原理类似科学计数法：

• 符号位 (S)：1 位。0 正 1 负
• 指数位 (E)：8 位。存储值 = 实际幂次 + 127（偏移量）
• 尾数位 (M)：23 位。小数点后的部分，前面隐含一个 1.

三段合起来的公式：

V = (-1)^S × 1.M × 2^(E - 127)

1.M 不是乘法，是二进制写法：1 后面接小数点，再跟 23 位尾数。比如尾数是 1001...，那 1.M 就是二进制 1.1001...，和十进制 1.234 一样的意思。

公式看起来抽象？别急，下面用三个例子逐步走一遍：1.0 最简单，8.5 引入规格化，0.1 揭示精度问题。

例子：1.0 的 hex 怎么来的

先用最简单的 1.0 走一遍。从 0x3F800000 开始拆，展开成二进制：

0    01111111    00000000000000000000000
符号   指数(8)         尾数(23)

三段各读各的：

1. 符号位 = 0，正数
2. 指数 = 01111111 = 十进制 127，减去偏移量 127，实际幂次 = 0，即 2^0
3. 尾数 = 全零，但隐含前导 1，所以实际尾数 = 1.0

三段合起来：(-1)^0 × 1.0 × 2^0 = 1.0。

反过来，从 1.0 推出 hex 也只要三步：

1. 1.0 写成二进制科学计数法：1.0 × 2^0，符号为正
2. 实际幂次 0 + 偏移量 127 = 127 = 01111111
3. 丢掉前导 1.，尾数全零 = 00000000000000000000000

三段拼起来：

0  01111111  00000000000000000000000
= 0011 1111 1000 0000 0000 0000 0000 0000
= 0x3F800000

这就是为什么你在内存窗口看到 00 00 80 3F（小端序）时，它其实是 float 1.0。

规格化：移小数点，定指数

1.0 太简单了：尾数全零，不用移小数点。但 8.5 的二进制是 1000.1，小数点不在 1 后面。怎么变成 1.xxxx 的形式？这就需要规格化。

IEEE 754 要求所有非零数都写成 1.xxxx × 2^n 的形式。

为什么要这样？因为 1. 开头永远不变，IEEE 754 干脆不存它，隐含默认前导 1。省出来的 1 位可以多存一位精度：23 位尾数实际上当 24 位用。这就是为什么尾数段叫”尾数”而不是”全部”。

核心规则：

• 二进制小数点左移 n 位 → 指数为 +n
• 二进制小数点右移 n 位 → 指数为 -n

几个例子：

记住方向：数越大左移越多，指数越大；数越小（小于 1）右移越多，指数为负。这就是为什么你会在逆向中看到负指数：它在编码浮点小数。

8 位指数段范围 0~255，偏移量 127 是中间值，这样正负指数各占一半。E 小于 127 就是负指数，大于 127 就是正指数。实际幂次 -3 存成 -3 + 127 = 124，实际幂次 +3 存成 3 + 127 = 130。逆向时读出来的 E 减去 127 就是真实幂次。

例子：带小数的 8.5

理解了规格化，用 8.5 完整走一遍编码流程。

第一步：十进制转二进制。整数部分和小数部分分开转：

• 整数 8 = 1000
• 小数 0.5 = 0.1
• 拼接：1000.1

第二步：规格化。1000.1 左移 3 位 → 1.0001 × 2^3，指数 = 3。

第三步：确定三个字段：

第四步：拼接并转 hex：

0  10000010  00010000000000000000000
= 0100 0001 0000 1000 0000 0000 0000 0000
= 0x41080000

你可以在 x64dbg 里验证：把内存改成 00 00 08 41（小端序），切换 Float 视图，会显示 8.50000。

小数怎么转二进制

8.5 的小数部分 0.5 转成二进制是 0.1，一步到位。但不是所有小数都这么幸运。

浮点的尾数是二进制，所以十进制小数必须先转成二进制。方法是乘 2 取整：小数部分不断乘 2，取整数位，直到小数部分为 0。

0.5 和 0.25 都能干净地除完。但 0.1 不行：乘到第 6 步时回到了 0.2，开始无限循环。尾数只有 23 位，循环只能截断，这就是浮点精度问题的根源。

例子：0.1 的完整编码

那 0.1 存进内存后到底是多少？走一遍完整流程：

1. 二进制 = 0.0001100110011...（无限循环）
2. 规格化 = 1.1001100110011... × 2^-4
3. 三段取值：S = 0，E = -4 + 127 = 123 = 01111011，M = 截取 23 位 = 10011001100110011001101（尾数只有 23 位，取前 23 位后看第 24 位：是 1 就进位，23 位从 C 进到 D）

0  01111011  10011001100110011001101
= 0011 1101 1100 1100 1100 1100 1100 1101
= 0x3DCCCCCD

你在 x64dbg 里把内存改成 CD CC CC 3D（小端序），切 Float 视图，会显示 0.10000。注意末位是 D 不是 C，这是四舍五入进位的结果，也是为什么 0.1 + 0.2 != 0.3。

特殊值

三个例子走完了。最后补充几个特殊值，你在逆向中也可能遇到。

逆向识别口诀

你不需要每次都手算 IEEE 754。记住这几个特征就够了：

• 00 00 80 3F 很可能是 float 1.0，00 00 00 40 很可能是 float 2.0
• 在内存窗口里，常见正浮点数按 dword 看，高位字节落在 0x3F~0x42 区间
• 浮点数数组看起来比较”乱”，不像整数数组有很多 0x00
• 看到一片 3F、40、41 结尾的 dword，第一反应是浮点数数组

x64dbg 里怎么看浮点数

整数在内存窗口里直接看 hex 就能读，浮点不行。你需要切换显示格式。

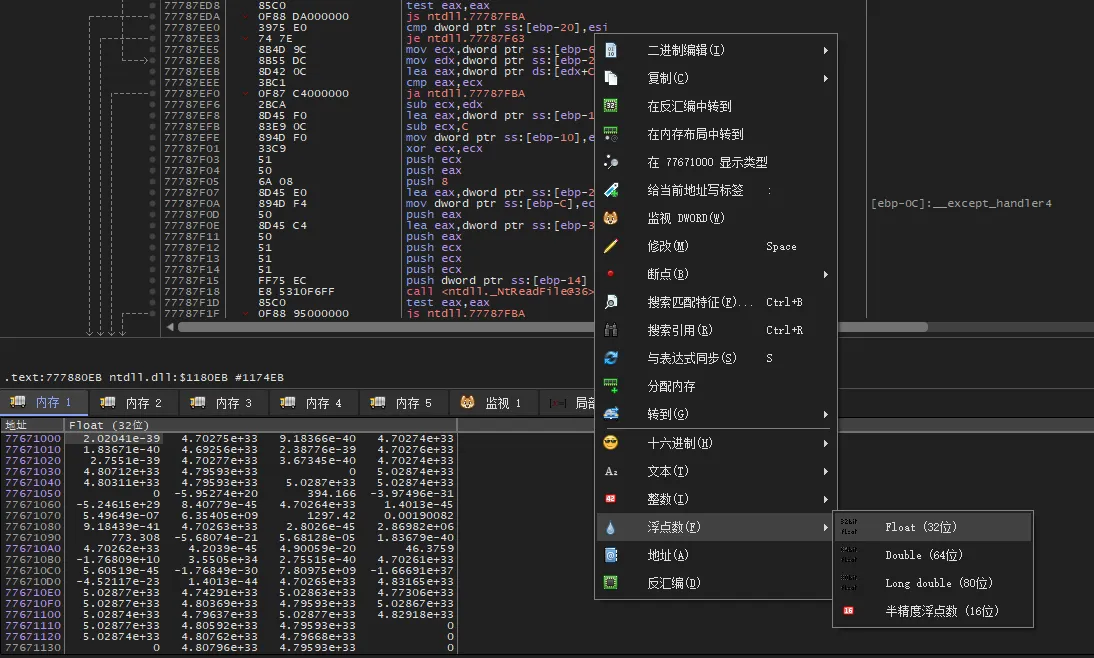

内存窗口：右键点击内存区域 -> 在格式中选择 -> Float (单精度) 或 Double (双精度)。切换后，原本看不懂的 00 00 80 3F 就会显示成 1.00000。

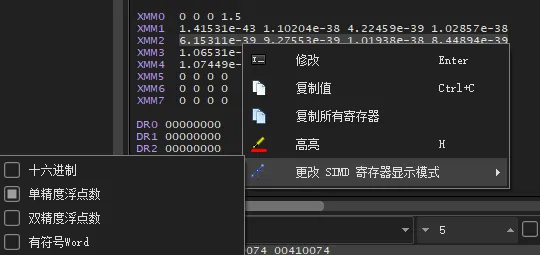

寄存器窗口：默认情况下 XMM 寄存器可能折叠着。找到 XMM0 那一行，双击展开，或者右键选择显示格式。XMM 寄存器是 128 位的，x64dbg 会同时显示 hex、float、double 等多种解读。

第 3 章说过”FPU 窗口入门阶段可以关掉”。现在你涉及浮点了，该打开看看 XMM 寄存器了。

x87 栈式浮点：一句话带过

在 SSE 出现之前，x86 用 x87 FPU 处理浮点。它有一组特殊寄存器：ST(0) 到 ST(7)，以栈的方式工作（不是随机访问，后进先出）。

指令长这样：

fld   dword ptr [ebp+8]    ; 把参数压入浮点栈顶 ST(0)
fmul  st(0), st(1)         ; ST(0) = ST(0) * ST(1)
fstp  dword ptr [ebp-4]    ; 弹出栈顶存到内存

现代编译器（VS 2005 以后）默认用 SSE，90% 以上的浮点代码不会用到 x87。你只可能在反编译老软件、某些嵌入式固件或恶意软件时遇到。认出 ST(0)、fld、fmul 知道是老式浮点就行，不用深究。

XMM 寄存器

现代编译器的浮点运算全靠 XMM 寄存器。

• 32 位程序：XMM0 ~ XMM7（8 个）
• 64 位程序：XMM0 ~ XMM15（16 个）
• 每个寄存器 128 位宽

128 位看起来很大，但做基本浮点运算时只用到其中一部分：

• float（单精度）：用低 32 位，后缀 ss（Scalar Single）
• double（双精度）：用低 64 位，后缀 sd（Scalar Double）

后缀命名规则：

看到 ss 就是 float，看到 sd 就是 double。就这么简单。

movss：搬运浮点数

movss xmm0, dword ptr [ebp-4]    ; 从内存加载 float 到 XMM0
movss dword ptr [ebp-8], xmm0    ; 把 XMM0 存到内存
movss xmm1, xmm0                 ; XMM1 = XMM0

movss 就是浮点版的 mov，搬的是 32 位 float。和 mov 一样，不改 EFLAGS。

C 代码和汇编的对照：

float a = 1.5f;
float b = a;

movss xmm0, dword ptr [ebp-4]    ; xmm0 = a (从内存加载)
movss dword ptr [ebp-8], xmm0    ; [ebp-8] = xmm0 (存到 b 的位置)

movsd 的两个含义

第 11 章讲字符串指令时提到过 movsd：配合 ESI/EDI 做内存复制。但这里刚说完 movss 搬 float，你可能会问：搬 double 用什么？答案是 movsd。同一个助记符，两个完全不同的功能。

; 用法一：字符串指令（第 11 章）
movsd                       ; [EDI] = [ESI]，ESI/EDI 各 +4

; 用法二：SSE 浮点指令（搬 double）
movsd xmm0, qword ptr [ebp-8]    ; 从内存加载 double 到 XMM0
movsd qword ptr [ebp-16], xmm0   ; 把 XMM0 存到内存

判断口诀：无操作数 + ESI/EDI 搭配 = 字符串指令；有显式操作数 + XMM 寄存器 = SSE 浮点指令。

两者机器码完全不同，只是恰好共享了同一个助记符。逆向时看上下文就能判断。

addss / subss / mulss / divss：浮点四则运算

addss xmm0, dword ptr [ebp-8]    ; xmm0 = xmm0 + [ebp-8] (浮点加)
subss xmm0, dword ptr [ebp-8]    ; xmm0 = xmm0 - [ebp-8] (浮点减)
mulss xmm0, dword ptr [ebp-8]    ; xmm0 = xmm0 * [ebp-8] (浮点乘)
divss xmm0, dword ptr [ebp-8]    ; xmm0 = xmm0 / [ebp-8] (浮点除)

和整数指令的关键区别：整数 add/sub 执行后会设置 EFLAGS，后面可以直接 jg/jl 跳转。但 addss/subss/mulss/divss 完全不碰 EFLAGS。要看浮点运算结果的大小关系，必须用专门的浮点比较指令 comiss/ucomiss（后面讲）。

和整数指令的对应关系：

一个完整的 C 代码 → 汇编对照：

float add(float a, float b) {
    return a + b;
}

movss xmm0, dword ptr [ebp+8]    ; xmm0 = a
addss xmm0, dword ptr [ebp+0Ch]  ; xmm0 = a + b
                                   ; 返回值在 xmm0 里

整数的返回值走 EAX，浮点的返回值走 XMM0（SSE 约定）或 ST(0)（x87 约定）。

sqrtss：开平方

sqrtss xmm0, dword ptr [ebp-4]   ; xmm0 = sqrt([ebp-4])

sqrtss 是单指令开平方。整数指令里没有等价物（整数开方需要软件实现），但 SSE 硬件直接支持。

游戏逆向中最经典的场景：两点间距离公式。计算角色到怪物的距离：

float dx = x2 - x1;
float dy = y2 - y1;
float dist = sqrt(dx * dx + dy * dy);

movss xmm0, [x2]
subss xmm0, [x1]        ; xmm0 = dx
movss xmm1, xmm0        ; xmm1 = dx
mulss xmm0, xmm1        ; xmm0 = dx * dx
movss xmm1, [y2]
subss xmm1, [y1]        ; xmm1 = dy
movss xmm2, xmm1        ; xmm2 = dy
mulss xmm1, xmm2        ; xmm1 = dy * dy
addss xmm0, xmm1        ; xmm0 = dx*dx + dy*dy
sqrtss xmm0, xmm0       ; xmm0 = dist

逆向时如果看到 mulss 连用两次，然后 addss，最后 sqrtss，那就是在算两点间距离。

comiss / ucomiss：浮点比较

comiss xmm0, dword ptr [ebp-4]   ; 比较 xmm0 和 [ebp-4]，设置 EFLAGS

comiss 类似整数的 cmp，比较后设置 EFLAGS 标志位。ucomiss 是无序版（遇到 NaN 时行为不同），实际逆向中 ucomiss 更常见。

浮点比较和整数比较有一个关键区别：浮点比较只设置 CF 和 ZF，不设 OF 和 SF。所以跳转只能用依赖 CF/ZF 的无符号跳转指令（ja/jb/je/jae/jbe），不能用 jg/jl（它们依赖 OF/SF）。你在逆向浮点逻辑时看到 ja/jb 不要奇怪，这是正常的。

SSE 指令速查

和整数指令一样，SSE 浮点指令也有固定的后缀规律。看到后缀就知道操作类型和大小：

逆向时最常见的模式：

• movss + addss → 浮点加法（坐标累加、血量增减）
• mulss + mulss + addss + sqrtss → 两点间距离（勾股定理）
• ucomiss + ja/jb → 浮点条件判断（距离/血量比较）

练习

1. 以下汇编计算的是什么？最终 XMM0 的值是多少？

   movss xmm0, dword ptr [0x0040A000]    ; [0x0040A000] = 0x40000000
   movss xmm1, dword ptr [0x0040A004]    ; [0x0040A004] = 0x40400000
   addss xmm0, xmm1

   参考答案

   0x40000000 = 2.0，0x40400000 = 3.0。两条 movss 加载后 xmm0=2.0、xmm1=3.0，addss 后 xmm0 = 2.0 + 3.0 = 5.0。

   逆向时看到 movss + addss 的组合，就是在做浮点加法。

2. x64dbg 实操。使用第 4 章创建的 NOP 画布程序，完成以下操作：

   1. 在 NOP 区域手写一条指令：movss xmm0, dword ptr ds:[某个地址]（随便选一块可写内存地址）
   2. 在内存窗口跳到那个地址，把字节改成 00 00 80 3F（小端序）
   3. 单步执行这条指令，观察寄存器窗口里 XMM0 的值
   4. XMM0 应该显示为多少？把内存里的值改成 00 00 00 40 再试一次
   参考答案

   0x3F800000 在小端序内存中是 00 00 80 3F，这是 float 1.0。执行后 XMM0 应该显示 1.00000。

   改成 00 00 00 40（即 0x40000000）后，XMM0 变成 2.0。

   这个练习让你亲手感受：同一段内存，用整数看和用浮点看是完全不同的值。在 x64dbg 内存窗口右键切换到 Float 视角可以验证。
