PE 文件与映像布局

追踪同一个程序入口

上一章从窗口提示和字符串出发，找到了 phox.2 的验证逻辑。这一章换一个问题：IDA 左侧显示的代码地址，怎样对应到 exe 文件中的字节位置？

本章使用 PhoX CrackMe 合集中的 phox.1.zip（CHM 编号 128）。它只有 5.5 KiB，适合把“文件里的字节”到“调试器里的地址”这条链走完；文件中到底有哪些结构，将在后面的读取过程中逐项确认。

整章始终追踪同一个位置：程序入口。先在 IDA 中确认入口的内存地址和所属区域，再到 010 Editor 中寻找这个地址在 PE 文件里的来源与对应字节，最后用 x32dbg 验证它在运行时真正装载到了哪里。三个工具看到的是同一个入口，只是观察角度不同。

本章完成后，你应该能够：

1. 区分 IDA 的当前浏览位置和 PE 的程序入口点。
2. 说清一个 exe 由哪些结构按固定顺序拼成，并在文件中找到 DOS 头、NT 头和节表。
3. 区分文件偏移、RVA 与 VA，知道它们分别回答什么问题。
4. 从程序入口点逐步换算出对应的文件偏移。

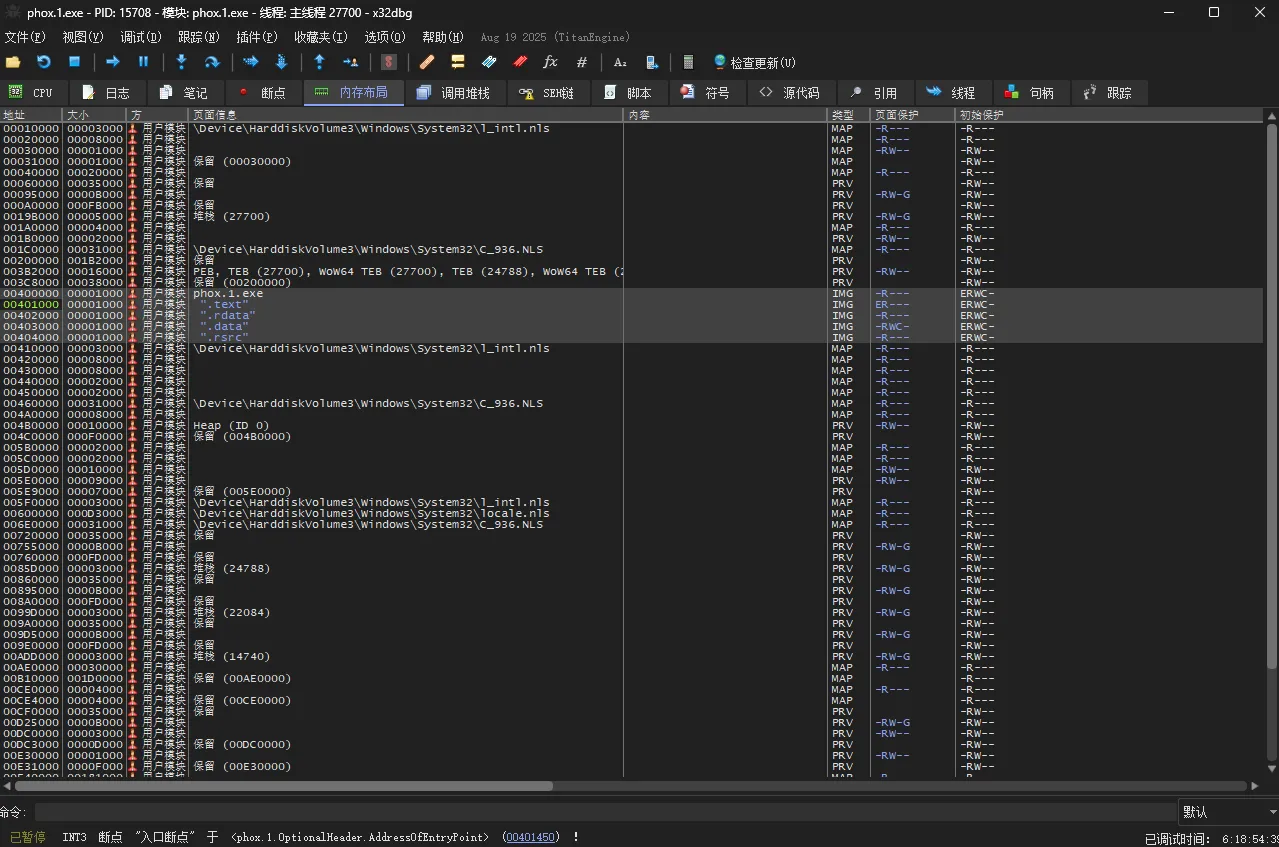

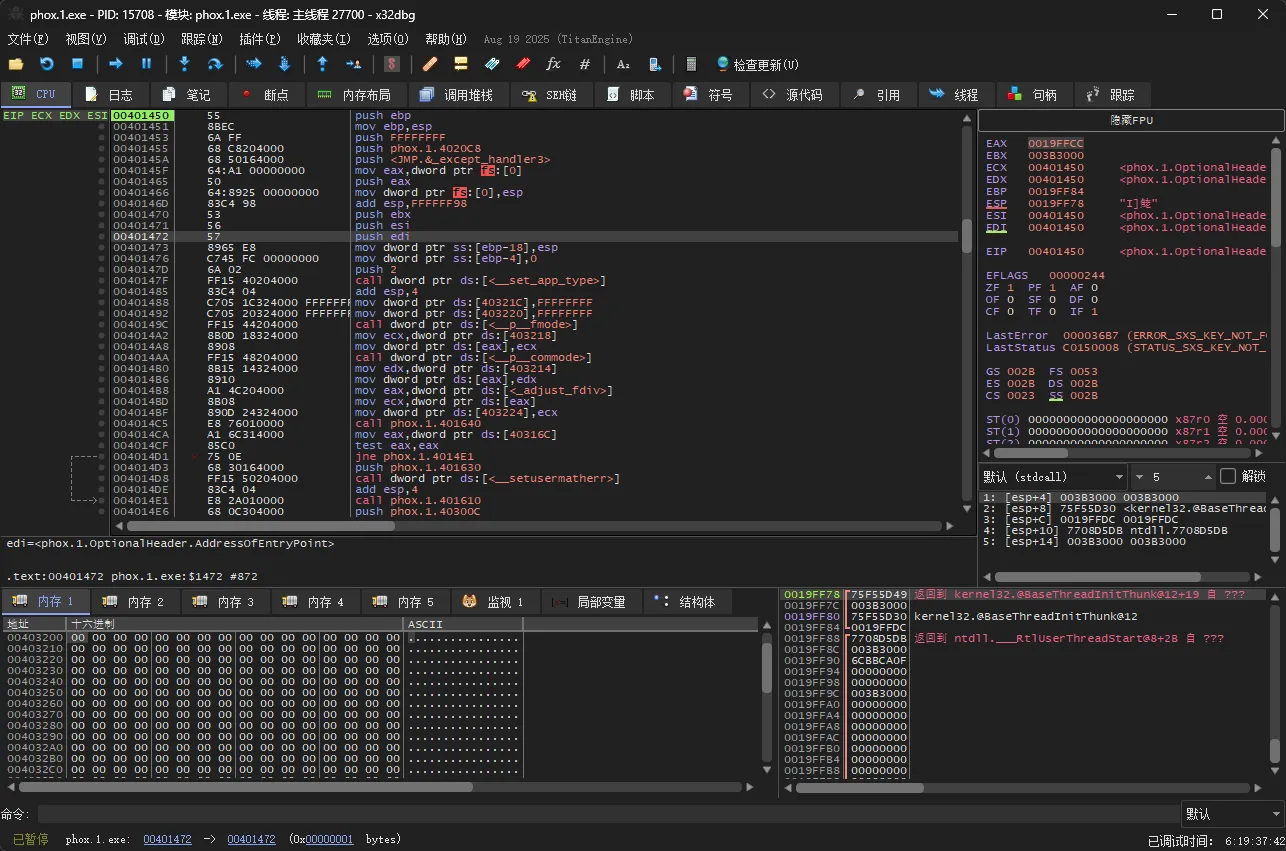

5. 用 x32dbg 验证模块的实际装载地址和内存页权限。

先从 CHM 合集中提取编号 128 的 phox.1.zip。这一章不会要求你一开始同时打开所有工具：先用 IDA 产生问题，需要读取原始文件结构时再打开 010 Editor，最后才用 x32dbg 验证运行时结果。

先用 IDA 确认入口的内存位置

这一阶段只完成一个任务：从 IDA 当前显示的函数出发，确认程序入口的地址，并判断这个地址位于哪一段内存区域。暂时不分析入口代码做了什么，也不计算它在磁盘文件中的位置。

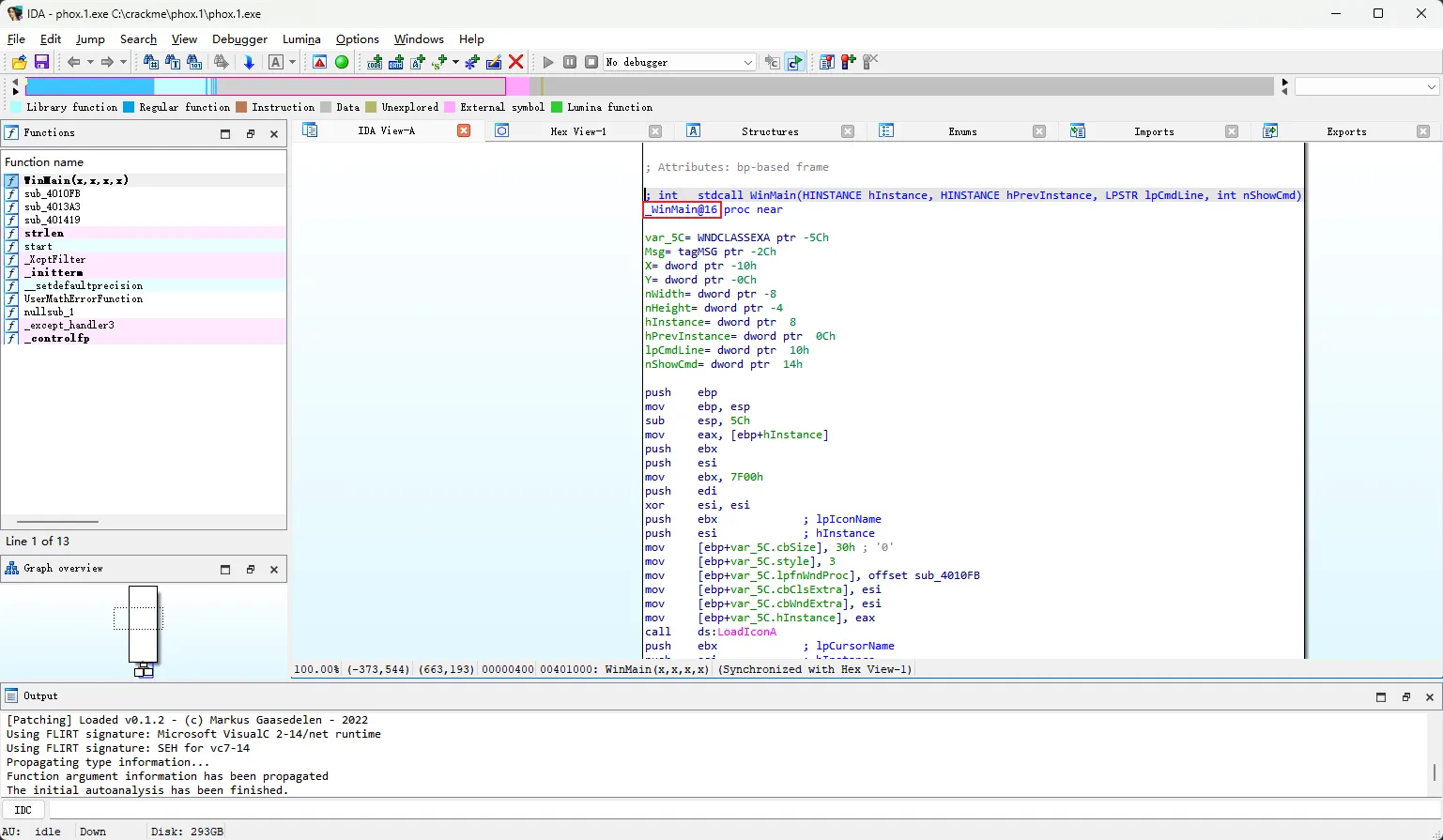

按照上一章的方式用 IDA 打开 phox.1.exe，保持默认加载选项并等待自动分析完成。在本章的环境中，初始反汇编视图的光标定位在 _WinMain@16，地址是 0x401000。这里还没有启动或调试进程，只是 IDA 选择先向我们展示这个函数，并不表示 CPU 的 EIP 已经停在 0x401000。如果你的 IDA 版本或数据库状态不同，初始显示位置也可能不一样，这不影响后面用入口点定位。

左侧函数列表里的 sub_4010FB 一类名字，是 IDA 尚未得到更有语义的名称时，按“函数地址”自动生成的临时名。_WinMain@16 则是 IDA 分析后显示的可读名称，不一定来自程序保留的原始符号。其中 @16 是 x86 stdcall 的名字修饰，表示参数共占 16 字节。

这些名称能帮助我们区分 IDA 已命名和暂未命名的函数，却不能回答程序从哪里开始执行。

程序入口点是什么

双击一个 exe 后，Windows 并不是直接让 CPU 去读取磁盘上的字节。它先创建进程，再读取 exe 中的格式信息，把代码和数据安排到这个进程自己的虚拟地址空间里。负责完成这些准备工作的系统代码，通常称为 Windows 装载器；exe 在内存中铺开后的整体，则称为内存映像。

文件准备好了，还要回答一个问题：CPU 应该从映像中的哪条指令开始执行？对本章的 32 位程序，可以先把它理解成“接下来要把哪个地址交给 EIP”。exe 中专门记录了这个起始位置，它就是程序入口点。

这里的“开始”指 CPU 开始执行这份 PE 映像中的第一条指令，而不是 IDA 打开文件后默认把视图定位到哪个函数。这个位置通常不是源码中的 main 或 WinMain，因为 Windows 装载器只读取 PE 文件记录的入口位置，并不知道 C/C++ 规定了哪些主函数。main 和 WinMain 是 C/C++ 运行库与开发者之间的约定，不是 Windows 装载 PE 时直接寻找的函数。

开发者写下的主函数也不能立即运行。在调用它之前，程序还要初始化 C/C++ 运行库、处理命令行参数、调用全局对象的构造函数等。链接程序时，运行库会提供一段负责这些工作的启动代码，并由链接器把它设为 PE 入口。准备完成后，这段启动代码才调用开发者编写的 main 或 WinMain。

因此，IDA 打开文件后先把反汇编窗口定位到 _WinMain@16，只是一种静态浏览位置，不代表程序从这里开始执行。要查看 IDA 从 PE 入口字段得到的执行起点，选择 Jump -> Jump to Entry Point，或在反汇编窗口按 Ctrl + E。这两种操作执行的是同一个命令，随后会弹出 Choose an entry point 对话框。

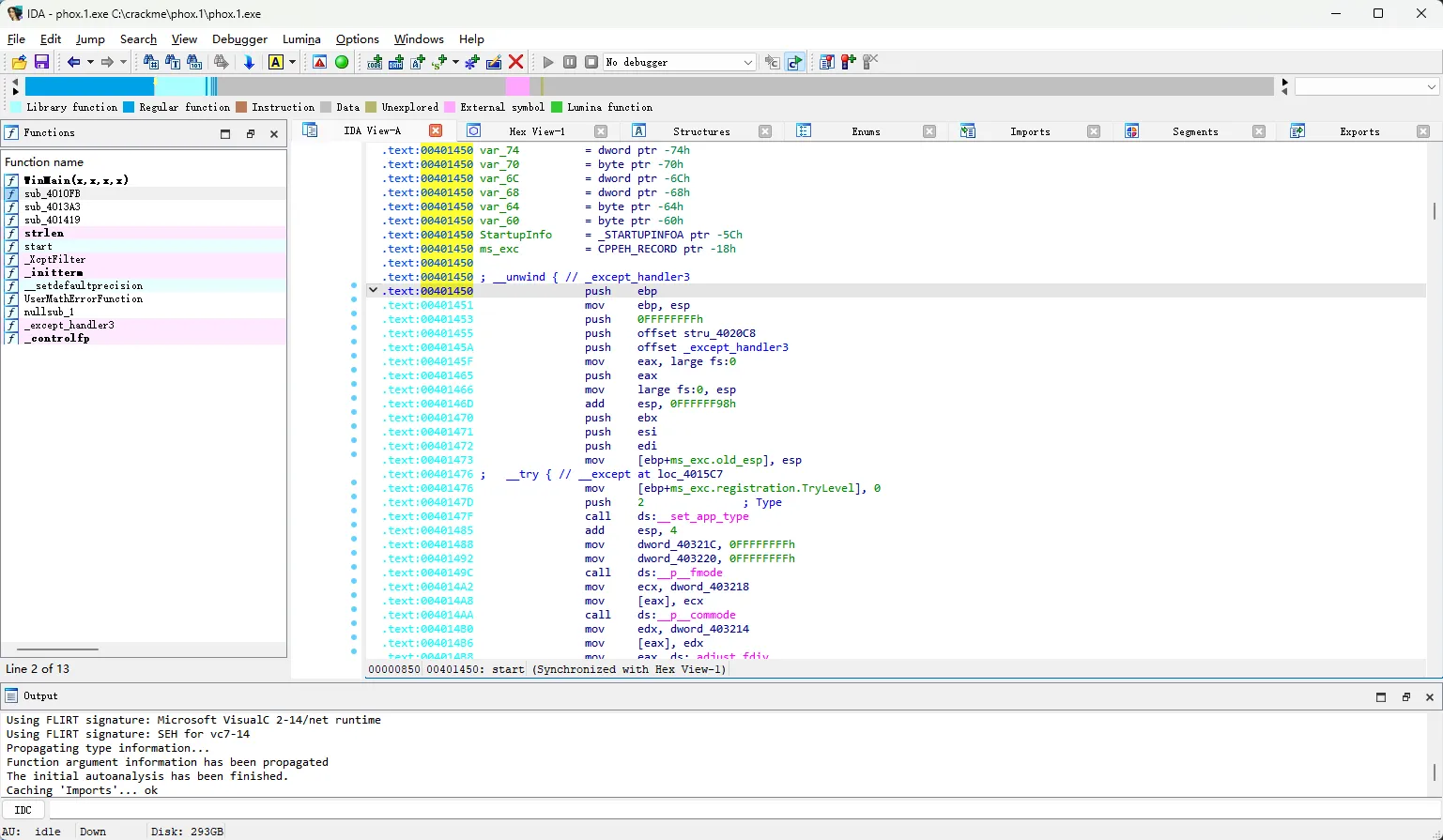

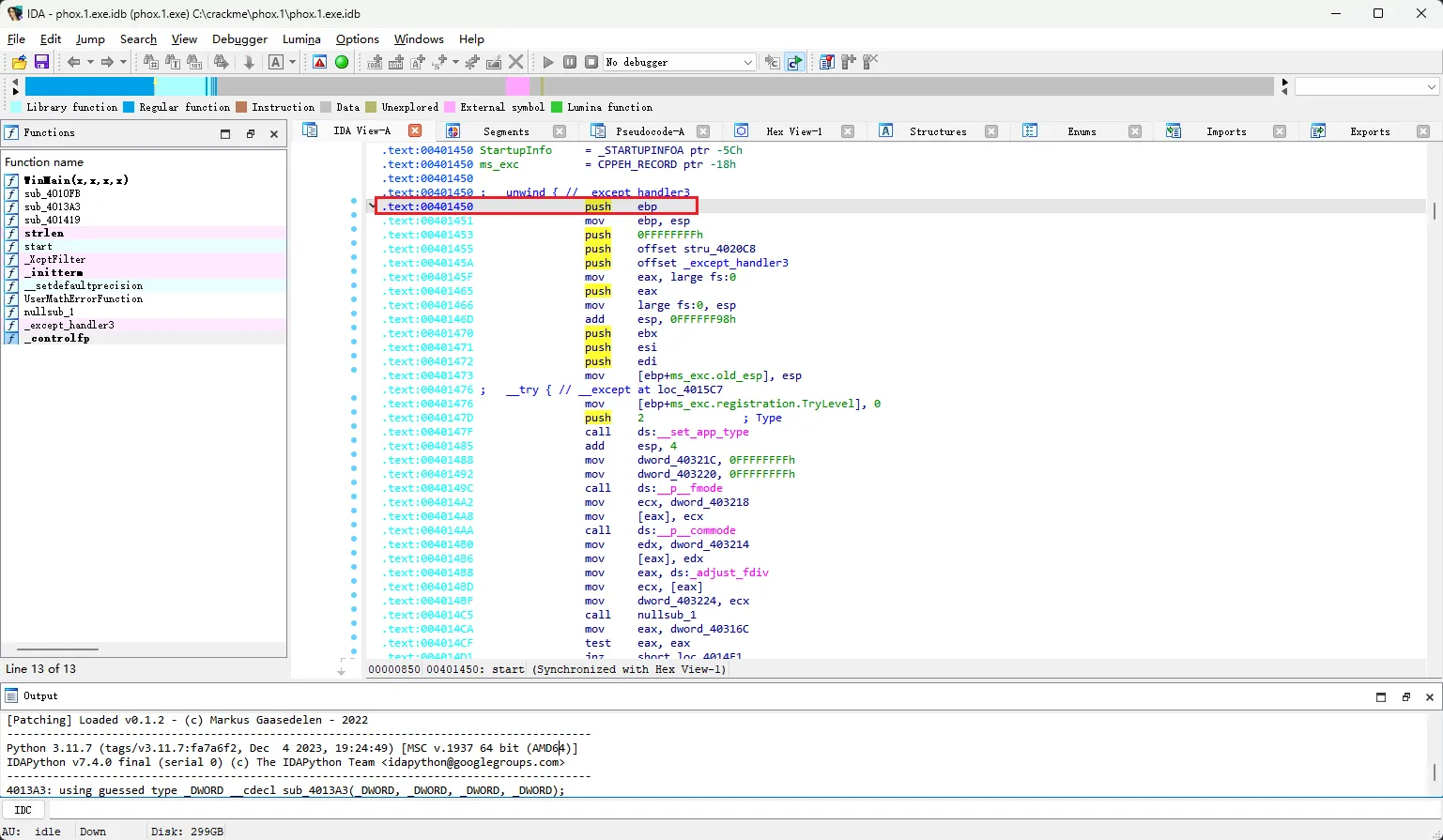

这个样本只列出一行：start、0x401450 和 [main entry]。选中这一行后，IDA 跳到地址 0x401450 处的 start。

现在才得到这个样本的实际结果：IDA 将地址 0x401450 处的 start 标为主入口。前面初始显示的 _WinMain@16 是它随后调用的主函数，不是 PE 入口。两者的顺序可以整理为：

Windows 按 PE 文件记录找到入口 0x401450
                    ↓
执行运行库启动函数 start
                    ↓
start 完成初始化并调用 _WinMain@16

这个调用关系可以从 start 后面的代码确认，但本章暂时不展开运行库初始化细节。现在只记录第一条结果：程序入口是 0x401450 处的 start。这个标记来自文件中的什么位置，留到 IDA 阶段结束后再追查。

现在已经知道入口地址是 0x401450，但还不知道它位于程序的哪一块区域。IDA 不会把整个程序当成一段没有边界的地址，而是把连续的地址划分成若干 Segment（段）。有的段主要放可执行代码，有的段主要放只读数据或可写数据。这样看到一个地址时，就能先判断它大致属于哪类内容。

IDA 的 Segment 可以先理解为“IDA 数据库中的一段连续地址范围”。每个段都有名称、起止地址和访问属性。例如 R 表示可读，W 表示可写，X 表示可执行。这里的“段”不是 x86 段寄存器中的代码段、数据段，也不保证和 PE 文件中的节一一对应。它只是 IDA 分析并组织当前程序的一种方式。

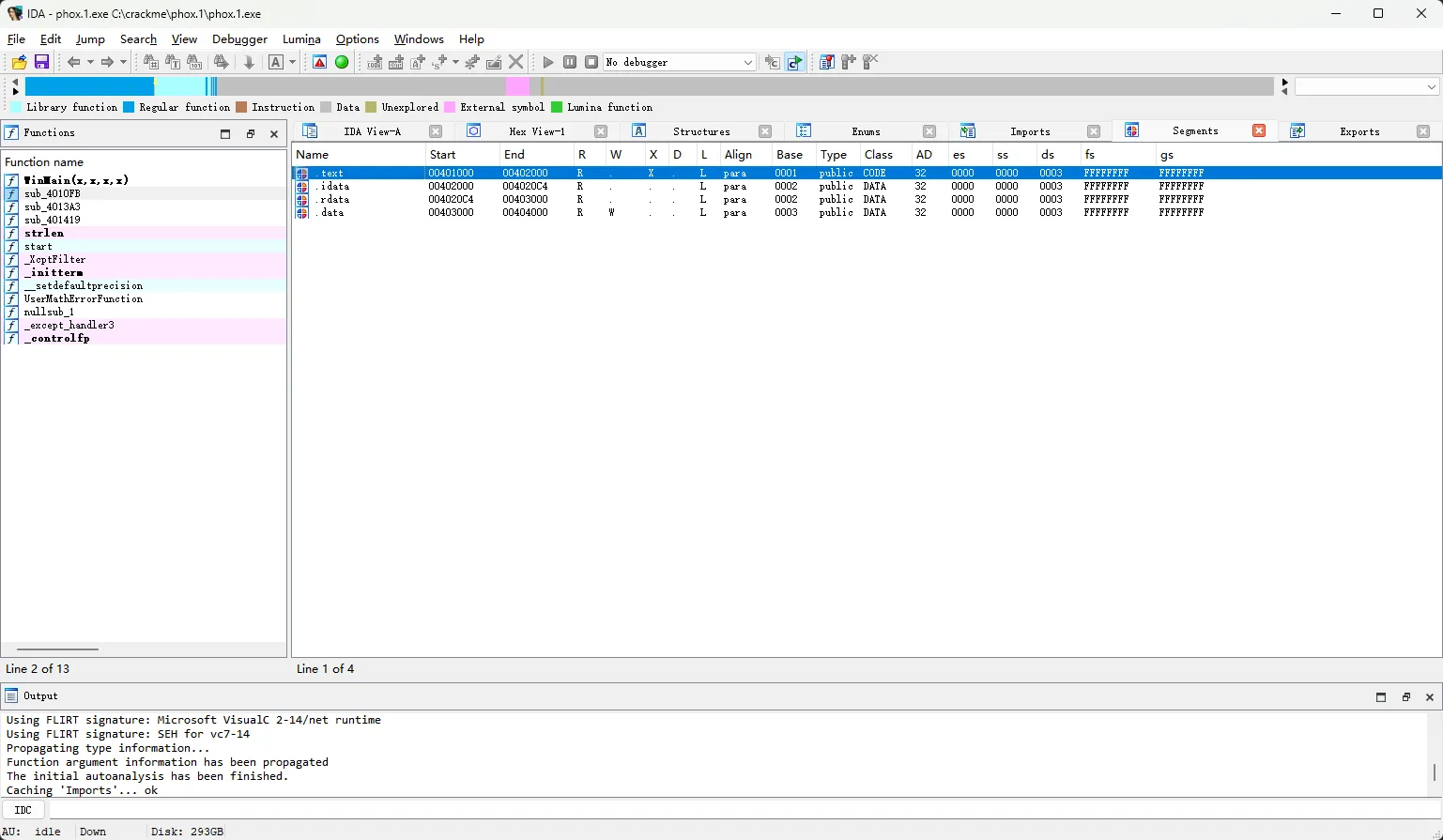

要查看这些地址范围，选择 View -> Open subviews -> Segments。无论反汇编窗口当前停在哪里，Segments 窗口都会列出 IDA 为整个程序建立的所有段。

这个窗口的列比较多，但实际逆向时通常先看下面几项：

其中最重要的是地址范围和权限。R-X 表示这段内存被声明为可读、可执行，通常用于存放代码；RW- 表示被声明为可读、可写，通常用于存放全局变量等运行时数据。这里的 R/W/X 适合判断区域的预期用途，但它不是对 CPU 实际行为的完整实验结论：例如，从 RW- 页面取指是否会被阻止，还取决于当前进程是否启用了 DEP（Data Execution Prevention，数据执行保护）。段名和权限都是线索，最终仍要结合运行环境、引用和实际内容判断。

这个样本列出了 .text、.idata、.rdata 和 .data 四个段。.text 从 0x401000 开始，到 0x402000 之前结束，因此最后一个有效地址是 0x401FFF。入口地址 0x401450 落在这个范围内，而且 .text 具有 X 权限，所以可以确认：入口位于 IDA 识别出的可执行代码区域。

.text 之所以显示为可执行，不是因为这个名字有特殊作用，而是 exe 文件记录了该区域需要执行权限，IDA 加载文件时读取并显示了这项信息。后面查看 PE 节表时，会找到权限对应的原始字段。

IDA 阶段得到了什么

现在可以把这一阶段的结果收拢起来：

1. IDA 初始显示的是 _WinMain@16，但当前浏览位置不等于程序入口。
2. IDA 记录的主入口是地址 0x401450 处的 start。
3. 0x401450 位于 .text 的地址范围内，这个区域具有读取和执行权限。

到这里，IDA 阶段的任务已经完成：我们已经知道入口在内存视角中位于哪里。IDA 可以回答“入口显示为什么地址、属于哪类内存区域”，却还不能回答下面两个问题：

1. IDA 根据 exe 文件里的哪个字段找到入口？
2. 内存地址 0x401450 对应磁盘文件中的哪些字节？

接下来打开 010 Editor，不是开始一个无关的新任务，而是继续追踪同一个入口。只是观察角度从 IDA 的内存地址，切换到了 exe 文件中的原始字节。

用 010 Editor 追踪入口字段和文件字节

这一阶段要解决 IDA 留下的两个问题：入口地址来自文件中的哪个字段，以及入口代码位于磁盘中的什么位置。为此，要先找到 NT 头中的可选头和入口字段，再用节表把入口 RVA 换算成文件偏移。

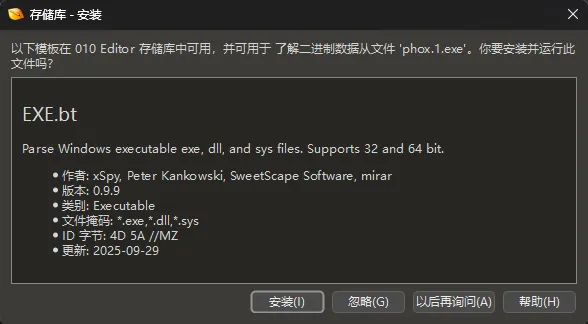

现在打开 010 Editor，加载同一份 phox.1.exe。首次打开 exe 时，010 Editor 可能提示安装并运行 EXE.bt。这是用于解析 Windows 可执行文件结构的 Binary Template，点击安装即可。

模板运行后，窗口下方会出现 模板结果（Template Results），按结构列出字段，并显示 名称、值、开始和大小等列；上方仍是文件的十六进制视图。单击模板结果中的字段，上方会立即高亮这个字段占用的原始字节。这样可以同时回答两个问题：下方告诉我们“这个字段叫什么、位于哪里”，上方证明“文件中实际保存了哪些字节”。

本章就沿着这组联动关系寻找入口：先在模板结果中选择字段，再到上方核对高亮字节，最后才使用字段值参与跳转或计算。模板负责导航，不代替原始字节证据。

一个 exe 不是任意字节，而是按规范排列的结构

在动手找字节之前，先分清文件物理布局和 EXE.bt 模板结果树。PE（Portable Executable） 是 Windows 用于 exe、DLL 等程序的文件格式；从文件中的字节顺序看，本章使用的 PE32 文件可以先按下面的层级理解：

PE 文件
├─ DOS 头（DOS Header）
├─ DOS 存根区域（DOS Stub）
├─ NT 头（`IMAGE_NT_HEADERS32`；模板节点：NtHeader）
│  ├─ PE 签名（PE Signature）
│  ├─ COFF 文件头（模板节点：FileHeader）
│  └─ 可选头（模板节点：OptionalHeader）
├─ 节表（Section Table）
└─ 节数据（Section Data）

Windows SDK 用 IMAGE_NT_HEADERS32 表示本例的 32 位 NT 头，其中包含 PE 签名、COFF 文件头和可选头。Microsoft API 文档有时把这个结构称为 PE Header；本文为了和 IMAGE_NT_HEADERS32 的实际范围对应，统一称它为 NT 头。

NT 头结束后，紧接着是节表，但节表不属于 NT 头。Microsoft 英文规范把这部分称为 Section Table (Section Headers)：整张表由多个条目组成。本文把整体称为“节表”，把其中一个条目称为“节表项”；等进入节表小节时，再通过 IMAGE_SECTION_HEADER 和 SectionHeaders[4] 查看每个条目的具体结构。

到这里先记住一个布局规则：DOS 头、DOS 存根、NT 头和节表按规定的顺序排列，但相邻部分之间不一定没有空白。节数据的位置和对齐方式，等后面读取节表字段时再确定。

上图展示的是各部分在文件中的排列顺序，EXE.bt 的模板结果树展示的则是解析后的结构和字段。模板还会进一步解析节数据中的导入表和资源表，并将解析结果列为独立节点。这些节点只是对已有字节的结构化解释，并不代表文件中增加了新的区域。本章先按 DosHeader -> NtHeader -> FileHeader/OptionalHeader -> SectionHeaders 的顺序读取头部和节表，稍后再分析节数据中的具体内容。

程序运行时，Windows 会根据这些头和节表，把文件中的内容放到进程虚拟内存的相应位置。装载后形成的整体称为内存映像。下面从 DOS 头开始，逐层核对模板字段和原始字节。

从 DOS 头找到 NT 头

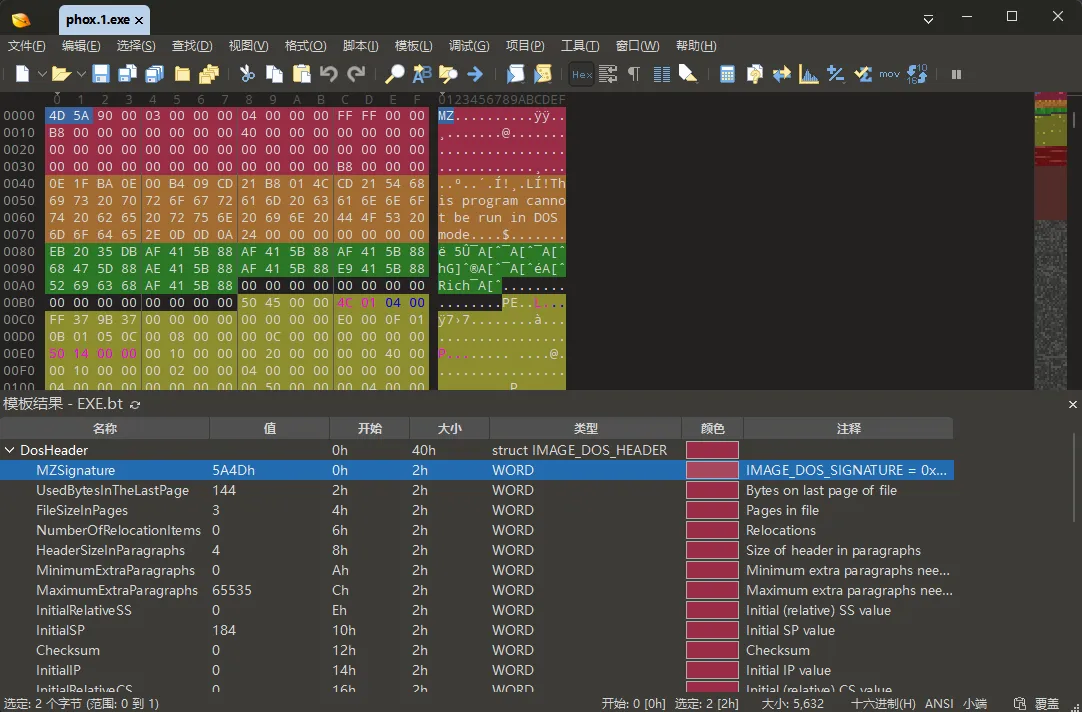

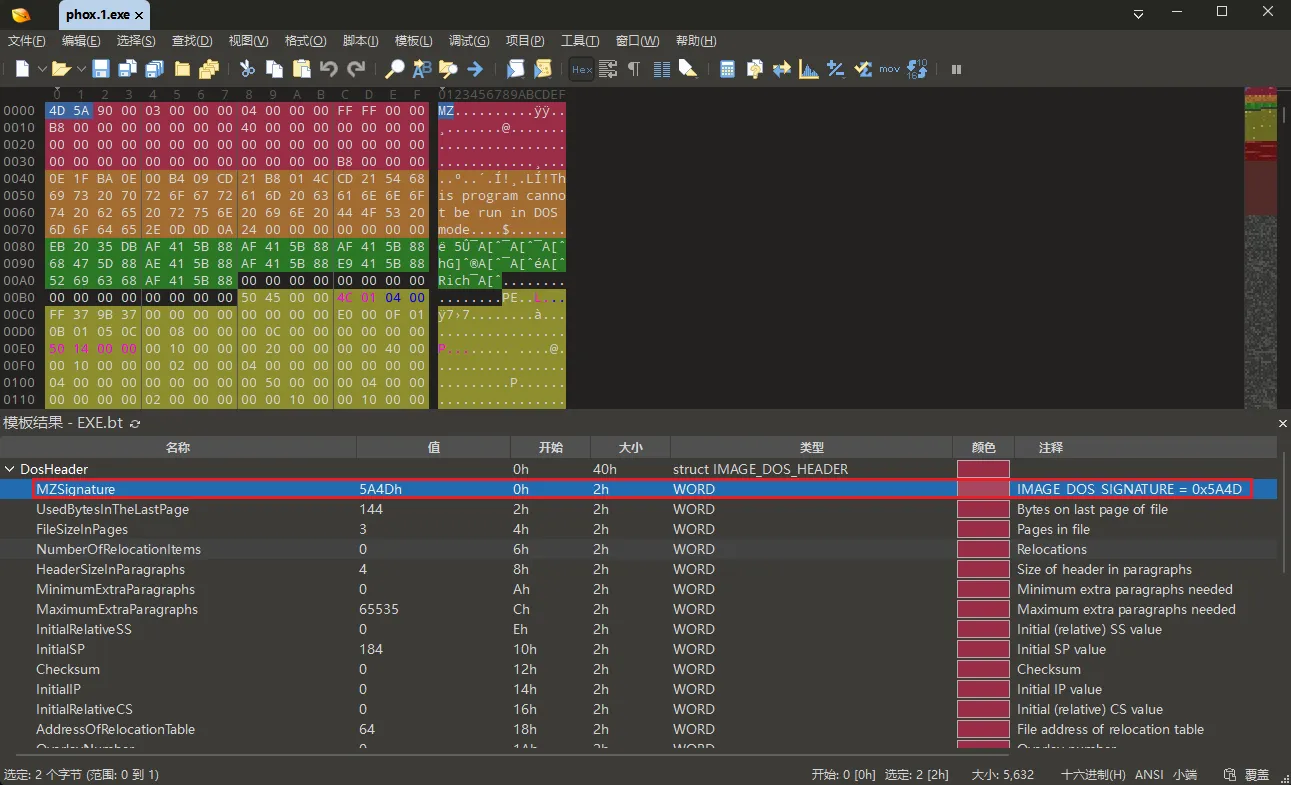

Windows PE 文件开头保留了一段兼容早期 DOS 可执行文件的结构，称为 DOS 头（DOS Header）。先在模板结果中展开 DosHeader，单击 MZSignature。下方显示它从文件偏移 0x00 开始、大小为 2 字节；上方同时高亮文件开头的 4D 5A，文本区显示为字符 MZ。

Windows SDK 的 winnt.h 把这个字段称为 e_magic。模板按小端序将文件中的原始字节 4D 5A 解析为字段值 0x5A4D，而十六进制视图仍保留字节在文件中的实际排列。看到这组对应关系，就可以确认当前文件以有效的 DOS 头开头。

本章不需要逐个研究 DOS 时代遗留的所有字段，只需要其中一个仍被 Windows 使用的字段：e_lfanew。在 EXE.bt 的模板结果中，它显示为 AddressOfNewExeHeader，位于 DosHeader 的最后一行。当前模板面板只显示了前半部分字段，需要这样找到它：

1. 保持下方模板结果中的 DosHeader 展开。
2. 在下方模板面板内部向下滚动，直到 DosHeader 的最后一行。

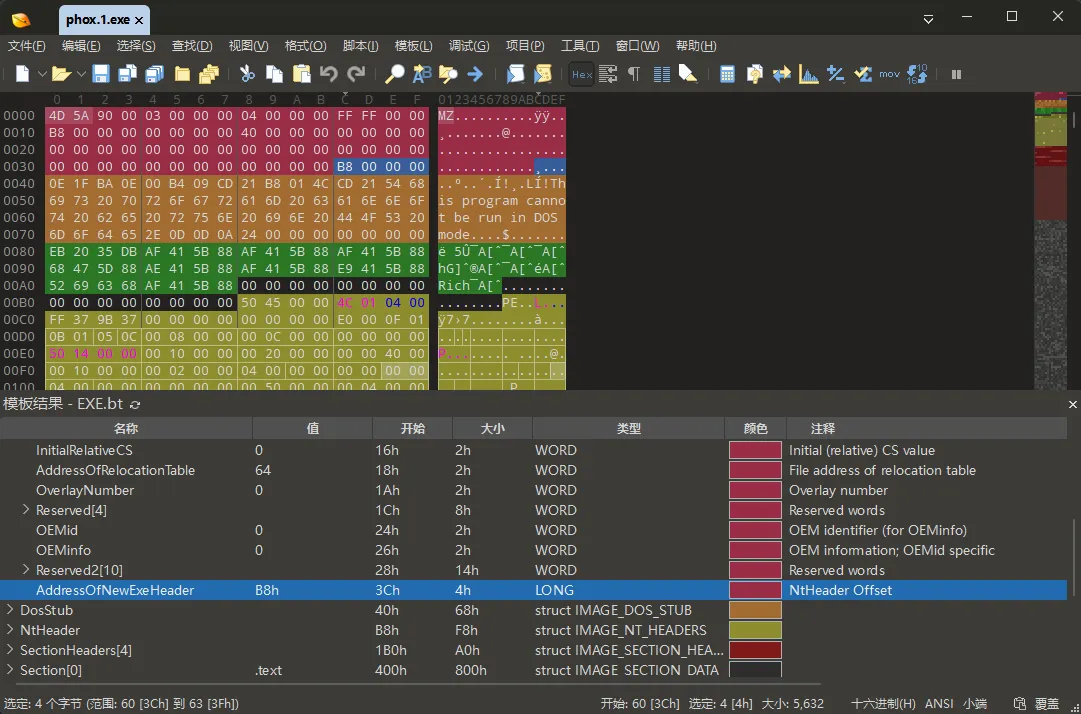

3. 单击 AddressOfNewExeHeader。

选中后，这一行的 值、开始和大小分别显示 B8h、3Ch 和 4h；上方十六进制区同步高亮文件中的 B8 00 00 00。换成正文统一使用的写法，就是字段值 0xB8、起点 0x3C、大小 4 字节。

EXE.bt 使用模板作者定义的字段名，Windows SDK 则使用 C 结构中的成员名，因此同一个字段可能有不同名称。判断两者是否对应，要对照所在结构、文件偏移、大小和用途，而不能只比较名称：

下方模板面板已经通过 开始 = 3Ch 告诉我们字段起点。上方高亮不是用来重新寻找字段，而是把模板结果和文件中的实际字节对应起来。010 Editor 十六进制视图左侧显示每一行第一个字节的偏移，上方列号从 0 排到 F；高亮范围位于 0x30 行的 C-F 列，所以第一个字节的位置确实是：

0x30 + 0x0C = 0x3C

这与模板结果中的 开始 = 3Ch、大小 = 4h 相符。从上方选中的范围读取原始字节：

文件偏移 0x03C: B8 00 00 00

PE 结构中的整数按小端序保存，低位字节排在前面，因此 B8 00 00 00 表示 0x000000B8。也就是说，NT 头从文件偏移 0xB8 开始。DOS 头在 0x40 处结束，中间的 0x40-0xB7 就是 DOS 存根区域。

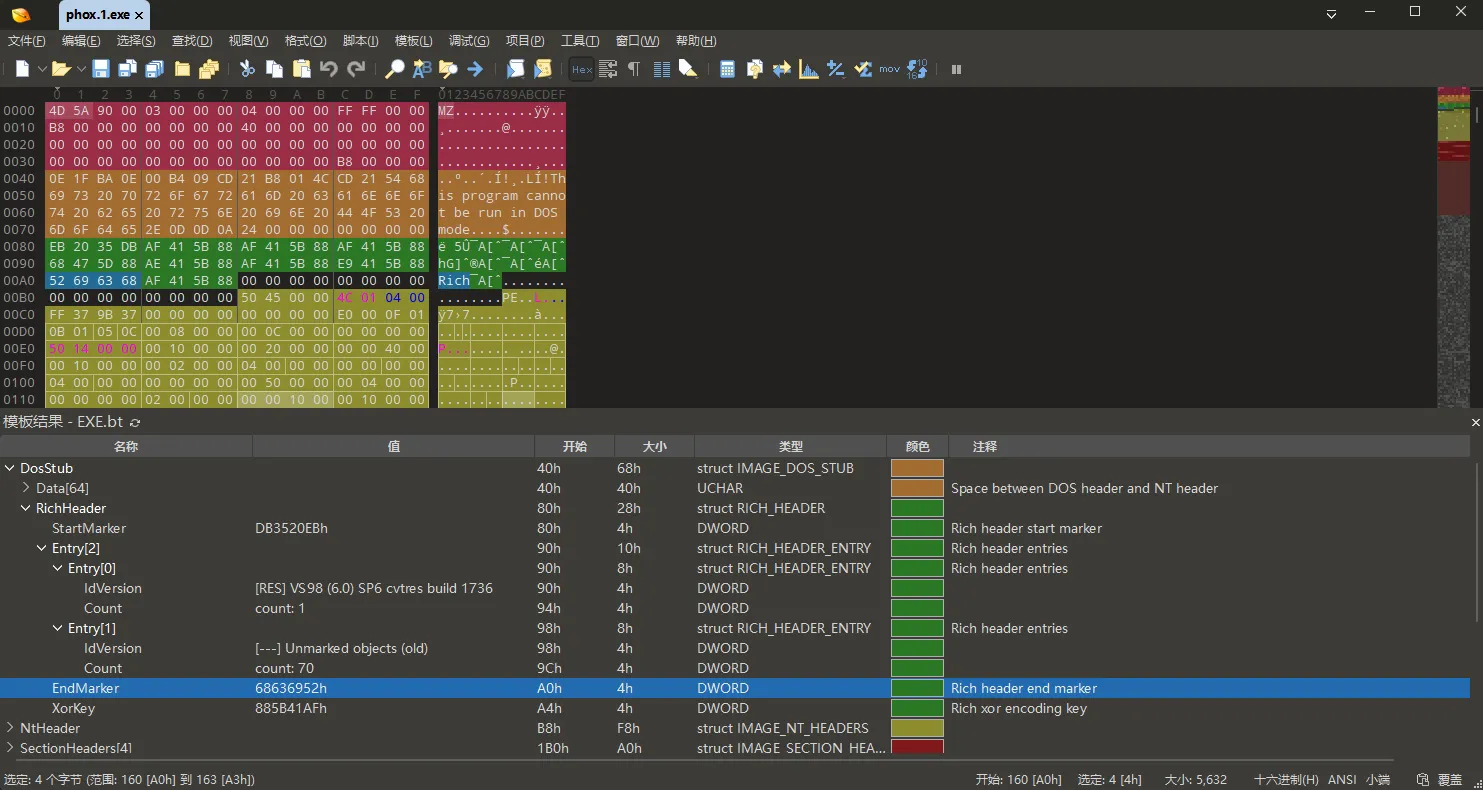

这个区域并没有全部用来保存 DOS 指令。按照当前样本的实际字节，可以进一步拆成：

前两行合起来才是这个样本真正会在 DOS 环境中执行和使用的 Stub 程序。010 Editor 的文本区显示了它要打印的 “This program cannot be run in DOS mode”。现代 Windows 正常装载 PE 映像时，不会执行这段 DOS 程序。

中间和末尾出现的 00 没有对应的 DOS 指令或 PE 字段，只是工具链留下的填充空间。文件格式允许 NT 头之前存在这样的空白；真正的 NT 头起点仍以 e_lfanew = 0xB8 为准。

0x80-0xA7 中还能看到单词 Rich。它属于 Rich Header：微软编译工具链经常写入的一小段构建信息。它不是 PE 规范要求的结构，Windows 装载程序时也不依赖它。

接下来要读取 NtHeader 中的 Signature 和 FileHeader。先用下表确认字段顺序；表中的结果会在后面的操作中逐项验证。

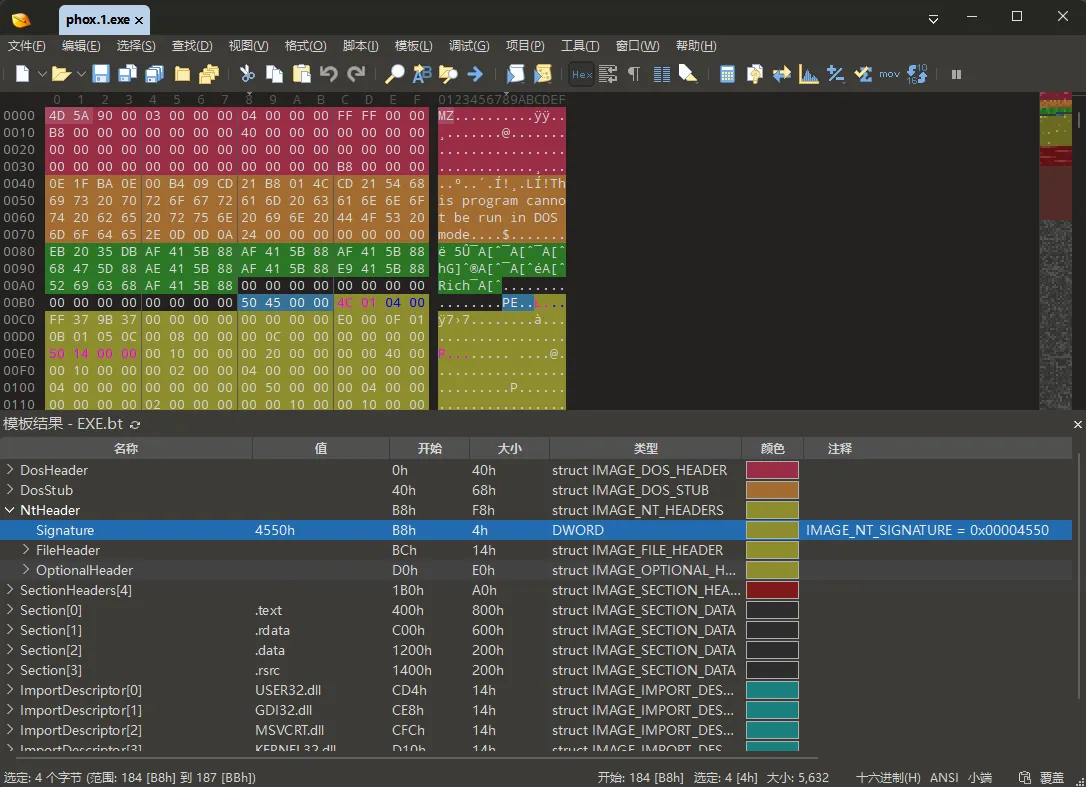

先用刚读出的 AddressOfNewExeHeader = 0xB8 验证它指向哪里。继续使用下方模板结果导航，不需要手工跳转：

1. 找到与 DosHeader 同级的 NtHeader，单击左侧箭头将它展开。
2. 选择 NtHeader 中的第一个字段 Signature。
3. 确认这一行的 开始 为 B8h、大小 为 4h，同时观察上方高亮的四个字节。

EXE.bt 使用名称 NtHeader，它对应前文所说的 NT 头。选中 Signature 后，上方十六进制视图显示：

文件偏移 0x0B8: 50 45 00 00

50 45 对应字符 PE，后面的两个字节为零，所以这四个字节写作 PE\0\0。它正是 PE 签名。Signature 的起点 B8h 与 AddressOfNewExeHeader 的值 B8h 相同，因此可以确认：e_lfanew 确实指向 NT 头的起点。

从 0xB8 开始的整体是 NT 头。Windows SDK 用 IMAGE_NT_HEADERS32 表示本例的 32 位 NT 头，010 Editor 的模板节点名是 NtHeader；它内部依次包含三部分：

IMAGE_NT_HEADERS32
├─ Signature                 PE 签名，固定 4 字节
├─ IMAGE_FILE_HEADER         COFF 文件头，固定 20 字节
└─ IMAGE_OPTIONAL_HEADER32   PE32 可选头，长度由 COFF 文件头中的字段给出

COFF 是 Common Object File Format 的缩写，PE 的文件头沿用了 COFF 的字段布局。在 EXE.bt 中，COFF 文件头位于 NtHeader -> FileHeader 下，共有七个字段。保持 NtHeader 展开，再展开其中的 FileHeader，从上到下逐项读取。

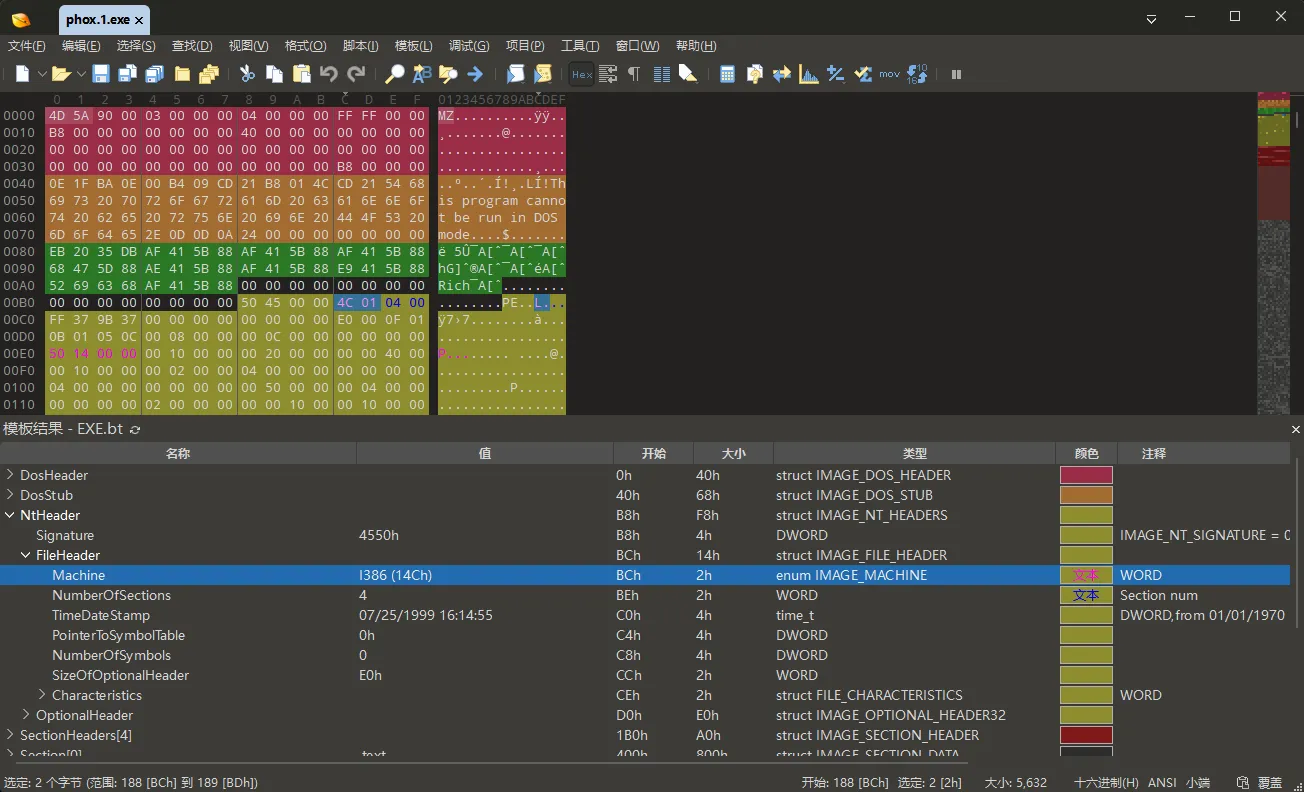

先选择 Machine。这一行显示 开始 = BCh、大小 = 2h，上方高亮 4C 01。按小端序读成 0x014C 后，查询 PE/COFF 规范可知，它表示目标处理器是 32 位 x86。

下一行是 NumberOfSections。它从 0xBE 开始，占 2 字节；原始字节 04 00 按小端序读成 4，表示后面的节表包含四个节表项。

继续向下选择 TimeDateStamp。这一行从 0xC0 开始，占 4 字节；上方高亮的 FF 37 9B 37 按小端序读成 0x379B37FF。EXE.bt 把这个 UNIX 时间戳显示为 07/25/1999 16:14:55。时间戳可能被构建工具设为零、覆盖或修改，不能直接视为文件的可靠创建时间。

接下来的两个字段与 COFF 符号表有关。编译程序时，函数和全局变量通常都有各自的名称，这些名称及其对应位置称为符号信息。COFF 符号表就是 PE/COFF 格式用来保存这类信息的一张可选表；如果文件保留了它，分析者可以借助其中的名称辨认代码和数据。

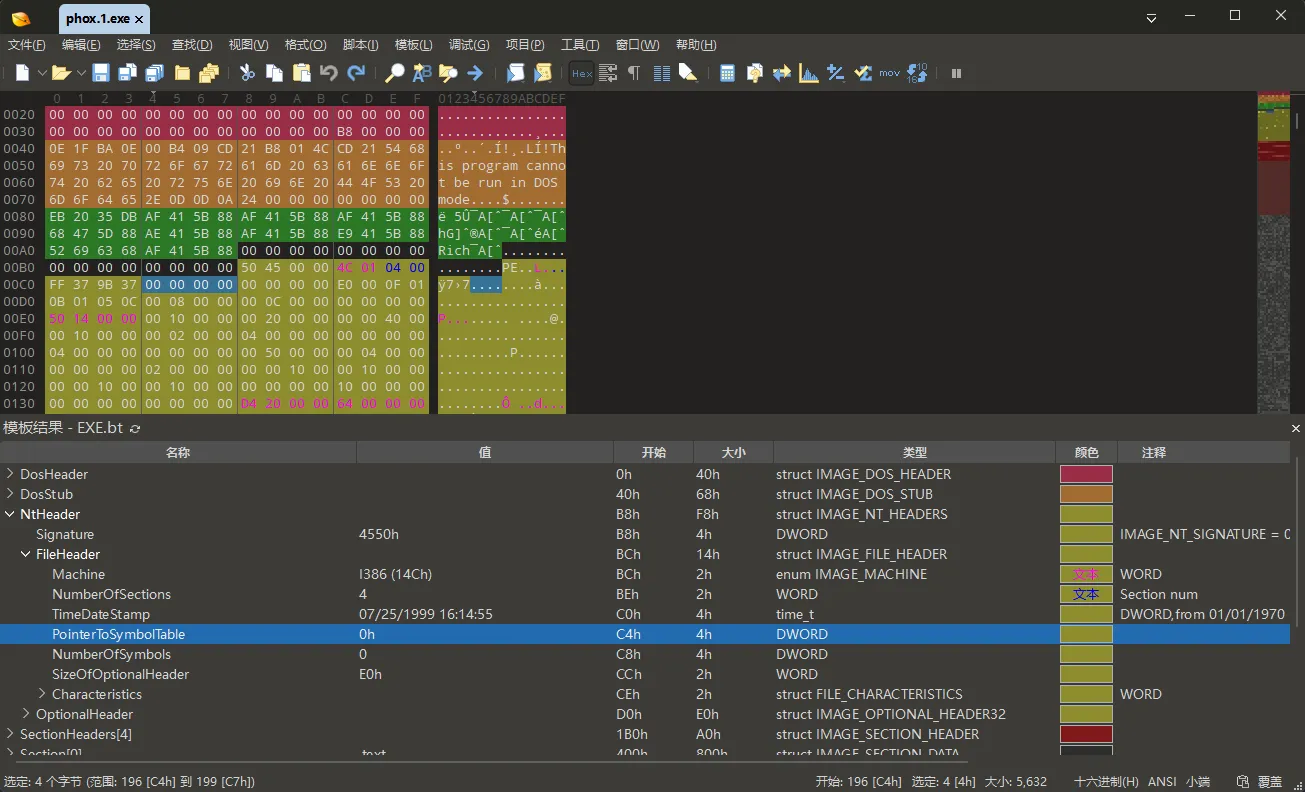

先选择 PointerToSymbolTable。这个字段指出 COFF 符号表在文件中的起点；它从 0xC4 开始，占 4 字节。上方高亮的原始字节是 00 00 00 00，所以读取结果为 0。

再选择 NumberOfSymbols。这个字段表示 COFF 符号表中有多少项；它从 0xC8 开始，也占 4 字节。原始字节同样是 00 00 00 00，读取结果也是 0。两个字段同时为 0，说明本文件中没有 COFF 符号表。

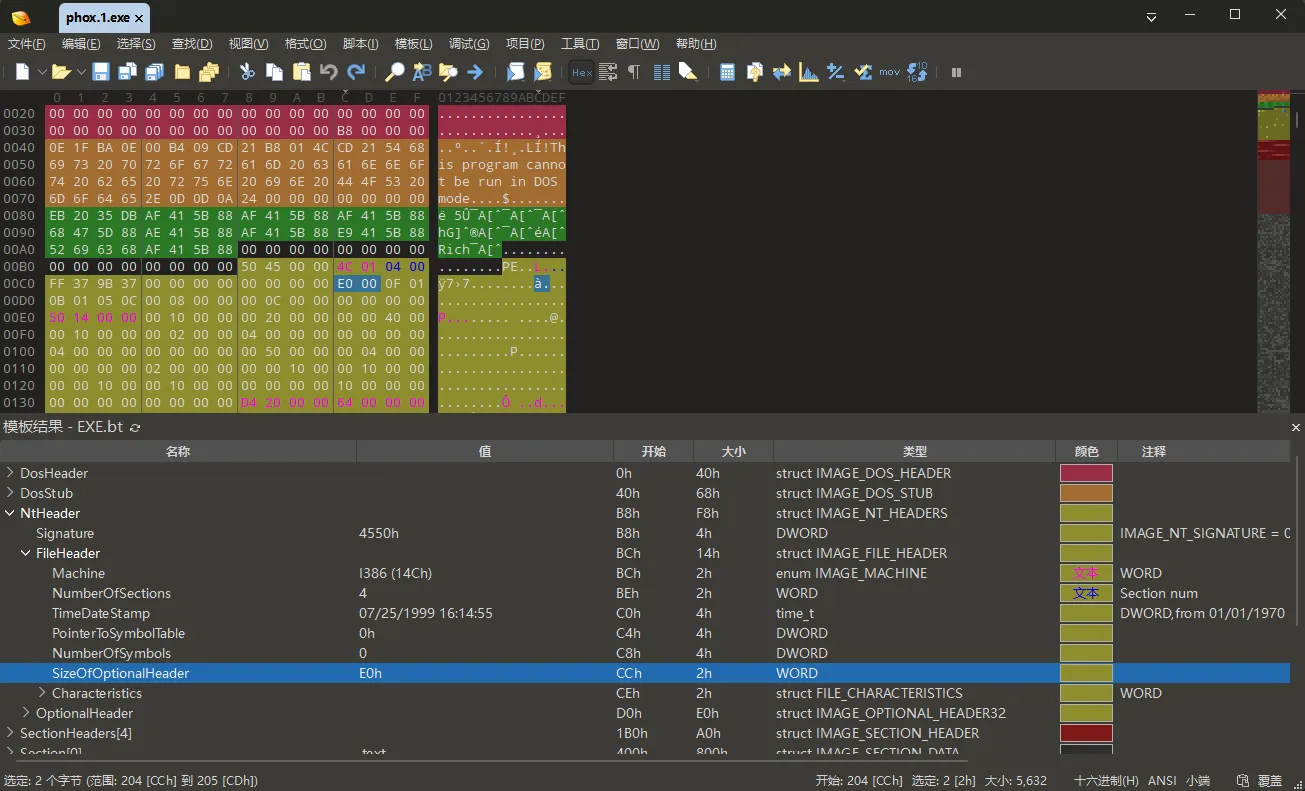

继续选择 SizeOfOptionalHeader。这一行从 0xCC 开始，原始字节 E0 00 按小端序读成 0x00E0，表示紧随 FileHeader 的可选头占 0xE0（224）字节。这个长度稍后会用于计算 NT 头的结束位置。

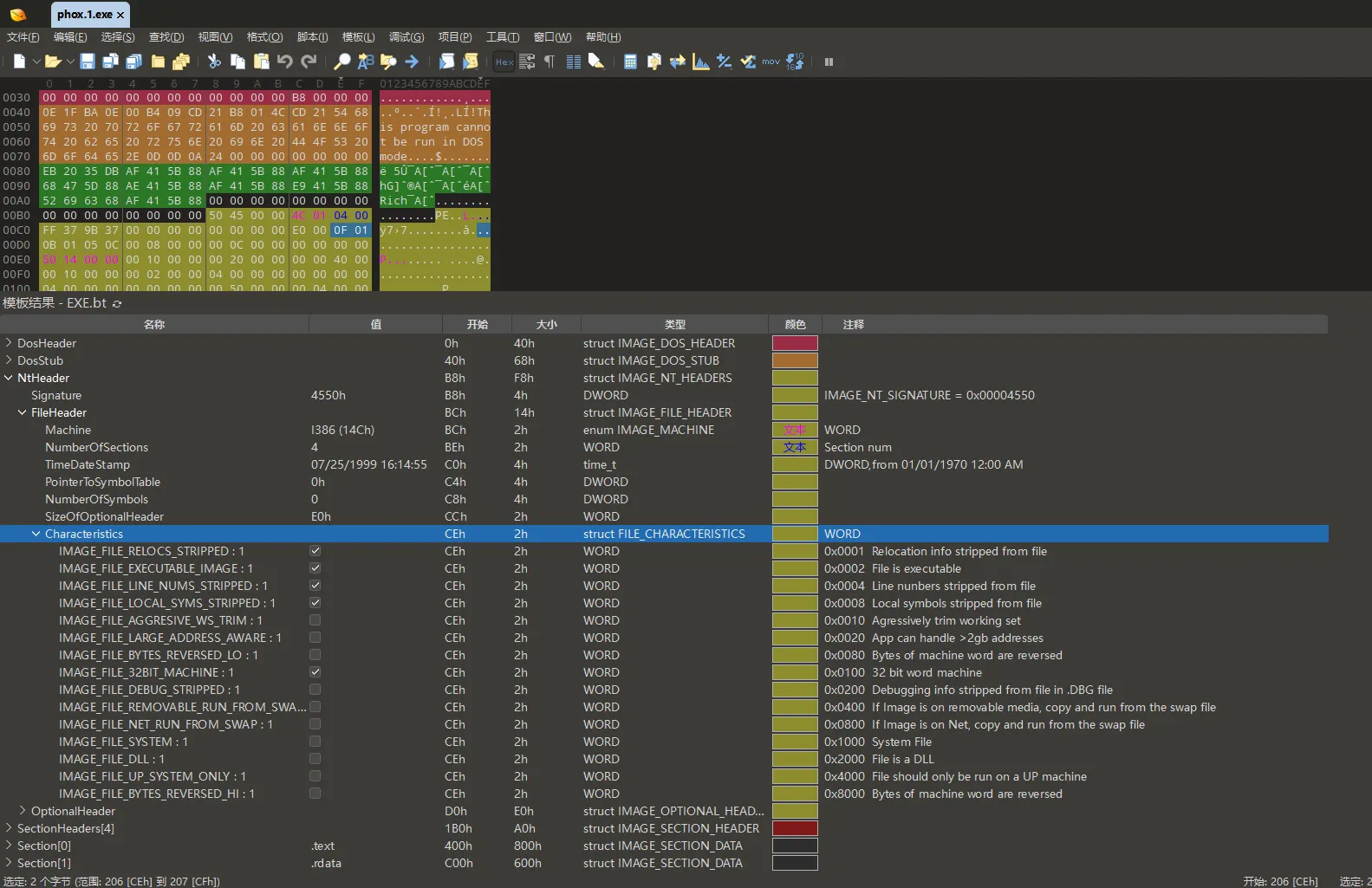

最后选择 Characteristics，再单击左侧箭头将它展开。EXE.bt 会把这个字段显示为 FILE_CHARACTERISTICS 结构，下面每一行代表其中一个位标志；复选框被勾选表示该位为 1，未勾选表示该位为 0。

Characteristics 父行的 值 列可能不会直接显示这个字段的整体数值，因此仍要以上方高亮的原始字节为准：0F 01 按小端序读成 0x010F。展开后的所有子项都显示 开始 = CEh、大小 = 2h，因为它们只是同一个 2 字节字段中的不同位，并不是每个标志各占 2 字节。

Characteristics 不是一个只能表示单一含义的编号，而是一组可以同时开启的位标志。要理解为什么勾选的是这五项，先把 0x010F 的每个十六进制数字换成 4 个二进制位：

十六进制：   0    1    0    F
二进制：   0000 0001 0000 1111

从右往左看：

• 最后一位 F 对应二进制 1111，所以最低的四个位都是 1，对应 0x0008、0x0004、0x0002 和 0x0001。
• 中间的 0 对应 0000，所以 0x0010、0x0020、0x0040 和 0x0080 都没有开启。
• 再往左的 1 对应 0001，它处在从右数第三个十六进制位置，因此代表 0x0100。

把所有为 1 的位按位或起来，就会回到原值：

0x0100 | 0x0008 | 0x0004 | 0x0002 | 0x0001 = 0x010F

符号 | 表示按位或：同一位置只要有一个 1，结果中的该位就是 1。这五个位正好对应截图中被勾选的五个标志：

但是，二进制只能告诉我们“哪些位是 1”，不能自行推导出“这些位分别代表什么”。每一位的名称和含义由 Microsoft 的 PE/COFF 格式规范规定，并以 IMAGE_FILE_* 常量定义在 Windows SDK 的 winnt.h 中。例如：

#define IMAGE_FILE_RELOCS_STRIPPED         0x0001
#define IMAGE_FILE_EXECUTABLE_IMAGE        0x0002
#define IMAGE_FILE_LINE_NUMS_STRIPPED      0x0004
#define IMAGE_FILE_LOCAL_SYMS_STRIPPED     0x0008
#define IMAGE_FILE_32BIT_MACHINE           0x0100

EXE.bt 又按照这些定义，把同一个 2 字节字段拆成可勾选的位标志，并显示名称和英文注释。也就是说，截图中的 IMAGE_FILE_RELOCS_STRIPPED 等文字来自模板和格式规范，不是保存在 phox.1.exe 里的字符串。完整定义可以在 Microsoft Learn 的 PE Format - Characteristics 中核对，也可以在 Windows SDK 的 winnt.h 中搜索 IMAGE_FILE_RELOCS_STRIPPED。

因此，读取过程应分成三层：

phox.1.exe 原始字节 0F 01
          ↓ 按小端序读取
字段数值 0x010F，确定哪些位为 1
          ↓ 查 PE/COFF 规范或 winnt.h
确定每个位的名称和含义

FileHeader 的七个字段至此已经按顺序读完。在 NtHeader 内，它的下一个同级结构就是 OptionalHeader。IDA 为什么显示入口地址 0x401450，答案就在 OptionalHeader 的 AddressOfEntryPoint 和 ImageBase 字段中。解释这两个值之前，先分清文件偏移、RVA 和 VA 三种“位置”。

从可选头找到入口位置

先分清文件偏移、RVA 与 VA

可选头里的入口字段保存的是一个 RVA，而不是 IDA 显示的那种完整地址。在读它之前，先把本章要用的三种位置区分开。FOA 是 File Offset Address 的缩写，这里就是文件偏移：

映像基址是内存映像的起始地址，RVA（Relative Virtual Address） 是目标位置到映像开头的距离。二者相加，才得到 VA（Virtual Address）：

VA = 映像基址 + RVA

FOA 属于磁盘文件的坐标系，RVA 和 VA 属于内存映像的坐标系。装载器要做的事，本质上就是在这两个坐标系之间搬运字节。带着这三个概念，再去读可选头的字段就不会混淆。

读取本章需要的字段

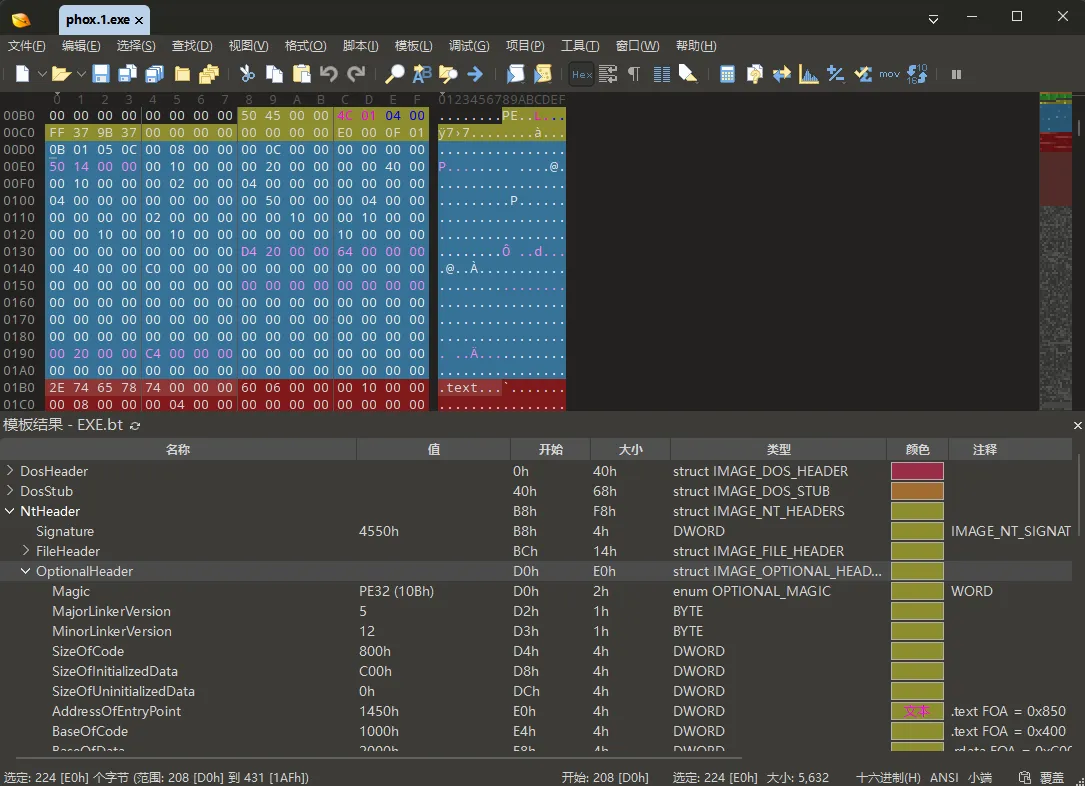

回到模板结果，保持 NtHeader 展开，然后单击 OptionalHeader 左侧的箭头。它和 FileHeader 是同级节点，不在 FileHeader.Characteristics 里面。接下来会用到的层级如下，省略号代表本章不读取的其他字段：

NtHeader
├─ Signature
├─ FileHeader
│  └─ Characteristics
└─ OptionalHeader
   ├─ Magic
   ├─ AddressOfEntryPoint
   ├─ ImageBase
   ├─ SectionAlignment
   ├─ FileAlignment
   ├─ SizeOfImage
   ├─ SizeOfHeaders
   ├─ DllCharacteristics
   ├─ ...
   ├─ NumberOfRvaAndSizes
   └─ DataDirArray
      └─ BaseRelocationTable
         ├─ VirtualAddress
         └─ Size

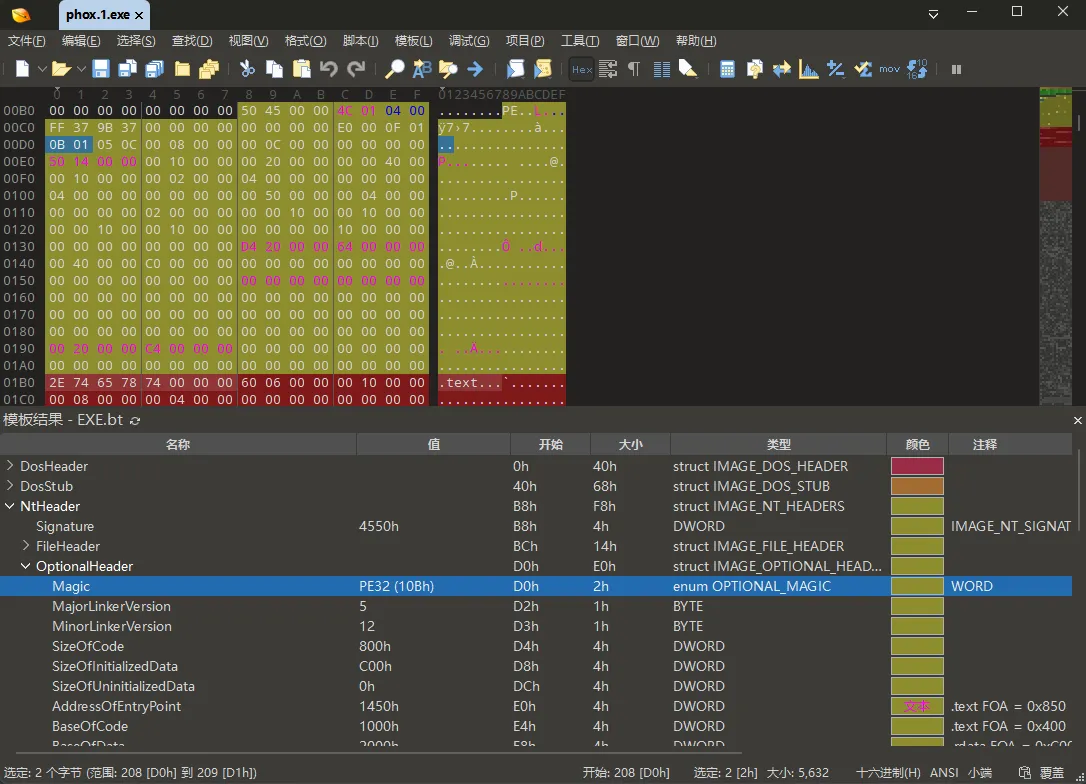

先选择 OptionalHeader -> Magic。这一行显示 值 = PE32 (10Bh)、开始 = D0h、大小 = 2h，上方同步高亮 0B 01。这说明 phox.1 使用 PE32 可选头；前面从 COFF 文件头读到的 SizeOfOptionalHeader = 0xE0 则说明整个可选头占 224 字节。

PE32 可选头内部依次包含标准字段、Windows 专用字段和数据目录。当前先读取入口映射和对齐所需的字段；每选择一项，都查看下方的 值、开始和大小，再核对上方高亮的原始字节：

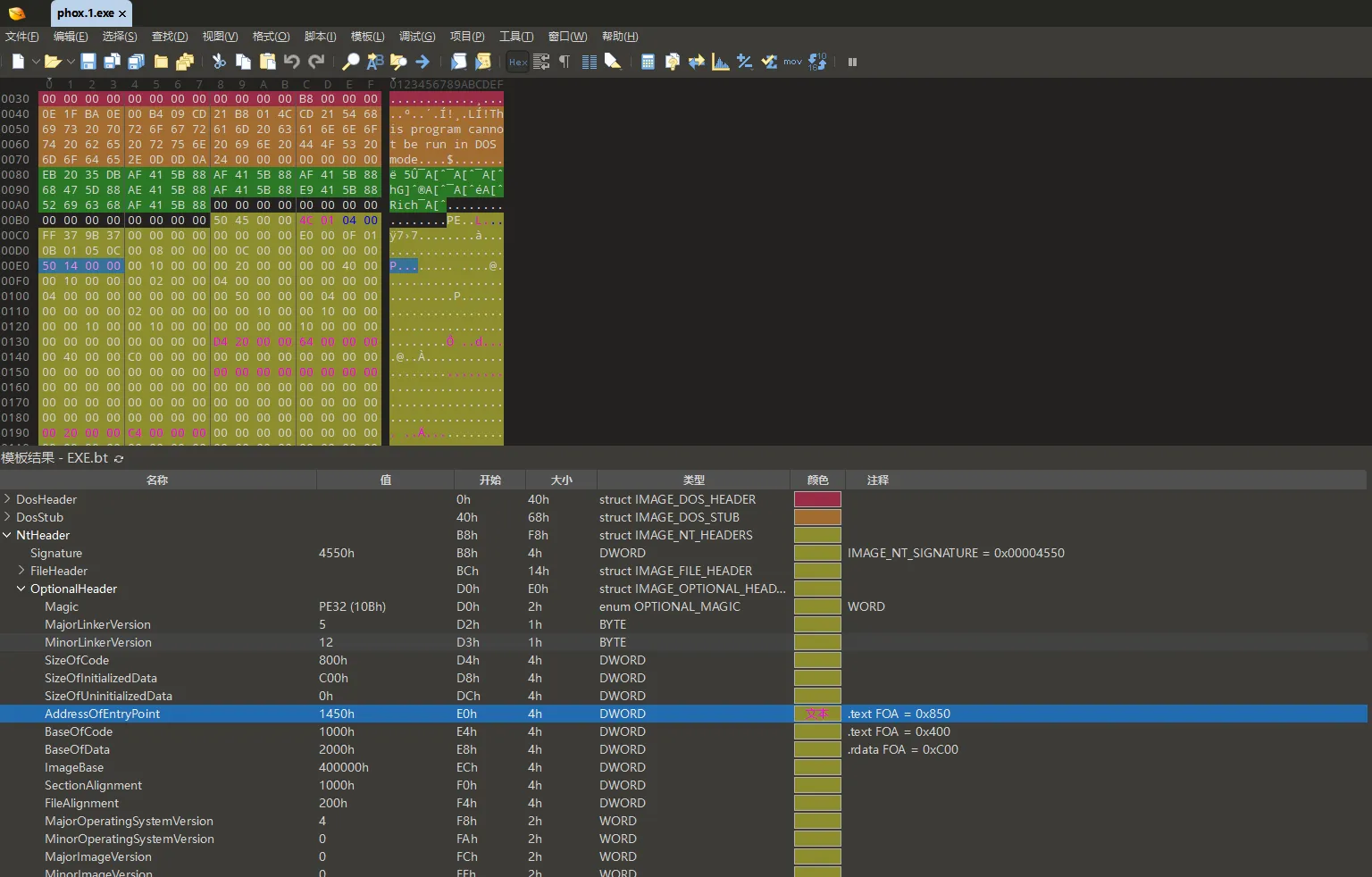

这里要同时看清“字段的位置”和“字段保存的值”：AddressOfEntryPoint 这一行的 开始 = E0h 表示字段本身位于文件偏移 0xE0；该处的四个原始字节 50 14 00 00 按小端序读成 0x1450，这个字段值才是入口 RVA。两者不是同一种位置。

AddressOfEntryPoint = 0x1450 表示入口代码距离内存映像开头 0x1450 字节。字段保存 RVA 而不是固定 VA，因此映像换一个装载地址时，入口在映像内部的相对位置仍然不变。

可选头中的 ImageBase = 0x400000 是文件请求的首选装载基址。IDA 静态分析时按这个值建立映像，所以它显示的入口地址为：

0x400000 + 0x1450 = 0x401450

这解释了 IDA 为什么将 0x401450 标为入口。

ImageBase 是首选值，不代表所有 PE 每次运行都一定装载到这里。现代 Windows 可以通过 ASLR（地址空间布局随机化） 改变支持重定位的映像基址；如果实际基址发生变化，入口地址仍按同一公式计算：

运行时 VA = ActualLoadBase + RVA

是否支持更换映像基址，不能只根据 ImageBase 判断。这里需要沿着当前已经展开的 OptionalHeader，继续读取两个不同层级的对象。

先在 OptionalHeader 内向下滚动到 DllCharacteristics。注意它与前面读过的 FileHeader.Characteristics 不是同一个字段：

NtHeader -> OptionalHeader -> DllCharacteristics

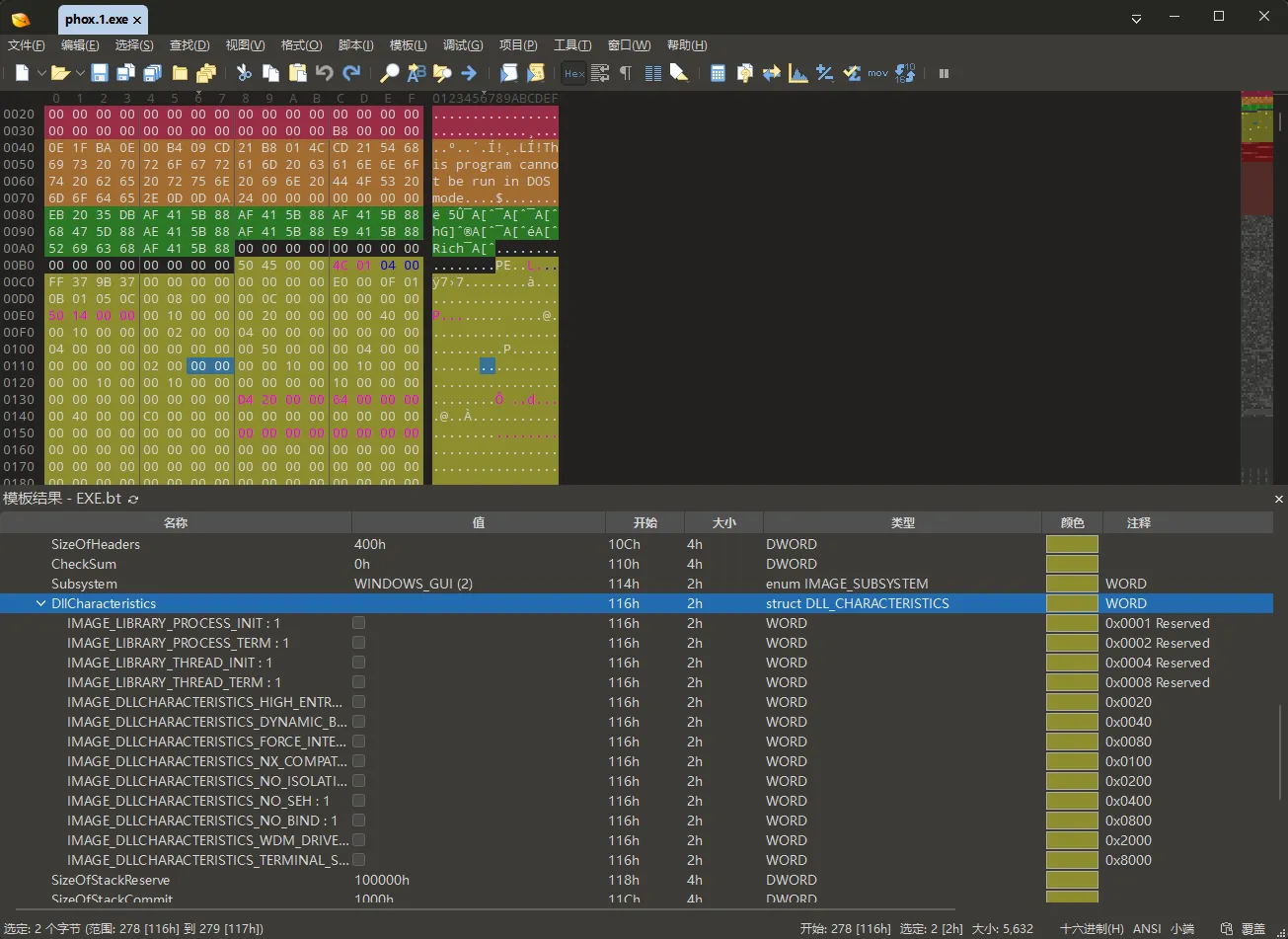

选择并展开 DllCharacteristics。它的 开始 = 116h、大小 = 2h，上方原始字节 00 00 按小端序读成 0x0000。这里沿用前面读取位标志的方法：DYNAMIC_BASE 对应掩码 0x0040，而 0x0000 & 0x0040 = 0，所以展开后的 IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE 没有勾选，说明这份映像没有请求动态基址。虽然字段名中带有 Dll，但它属于 PE 可选头，exe 同样使用。

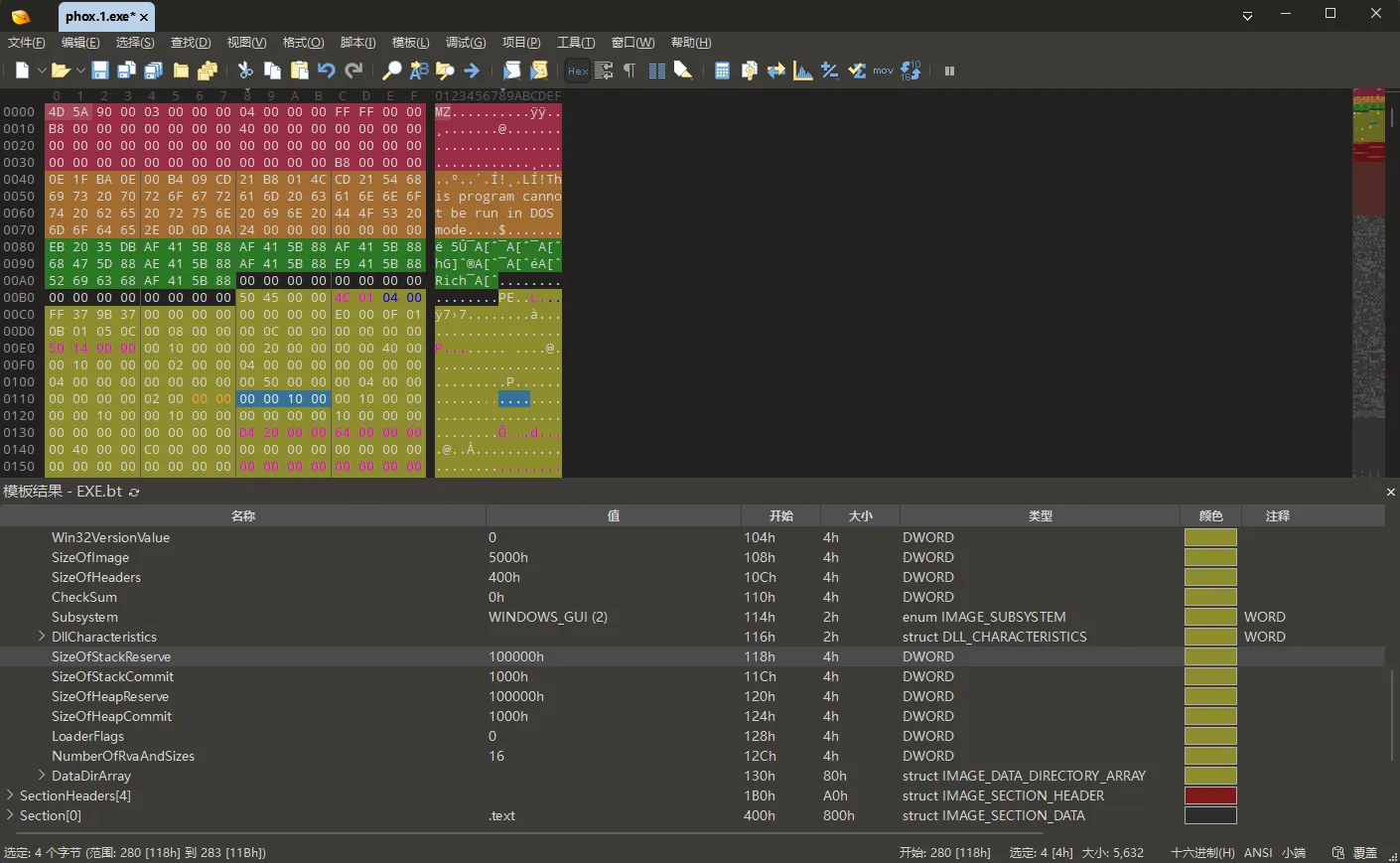

DllCharacteristics 的下一行是 SizeOfStackReserve。它从 0x118 开始，原始字节 00 00 10 00 按小端序读成 0x100000，表示程序为主线程栈预留 1 MiB 的虚拟地址空间。

再选择 SizeOfStackCommit。它从 0x11C 开始，原始字节 00 10 00 00 读成 0x1000，表示程序启动时先为主线程栈提交 4 KiB。这里的“预留”是先划出一段可供栈增长的地址范围，“提交”是让其中一部分可以实际使用。

接下来的 SizeOfHeapReserve 和 SizeOfHeapCommit 使用相同的方式设置默认进程堆。两项分别从 0x120 和 0x124 开始，读取结果为 0x100000 和 0x1000，表示为堆预留 1 MiB，并在启动时先提交 4 KiB。

然后选择 LoaderFlags。它从 0x128 开始，原始字节为 00 00 00 00，读取结果是 0。这是 PE/COFF 规范保留的字段，规范要求将它填写为零。

再往下，先看到 NumberOfRvaAndSizes，紧接着是 DataDirArray。这两个节点需要放在一起理解：PE 中的导入表、资源表和重定位表等实际数据通常位于各节中，并不直接存放在可选头里；DataDirArray 保存的是一组索引项，用来指出这些表的位置和大小。

每个数据目录项固定占 8 字节，由 VirtualAddress 和 Size 两个 4 字节字段组成。对本章要查看的导入表、资源表和重定位表，VirtualAddress 保存起始 RVA，Size 保存相应数据所占的大小。因此，一个数据目录项不是数据表本身，而是指向某一类数据表的索引。

NumberOfRvaAndSizes 记录 DataDirArray 中有多少项。选择这个字段，可以看到它位于文件偏移 0x12C，原始字节为 10 00 00 00；按小端序读成 0x10，也就是 16。因此，紧随其后的 DataDirArray 包含 16 个数据目录项。展开后，模板为每一项使用了有含义的名称，而不是只显示数组下标：

NtHeader
└─ OptionalHeader
   └─ DataDirArray
      ├─ Export
      ├─ Import
      ├─ Resource
      ├─ Exception
      ├─ Security
      ├─ BaseRelocationTable
      └─ ...（其余 10 项）

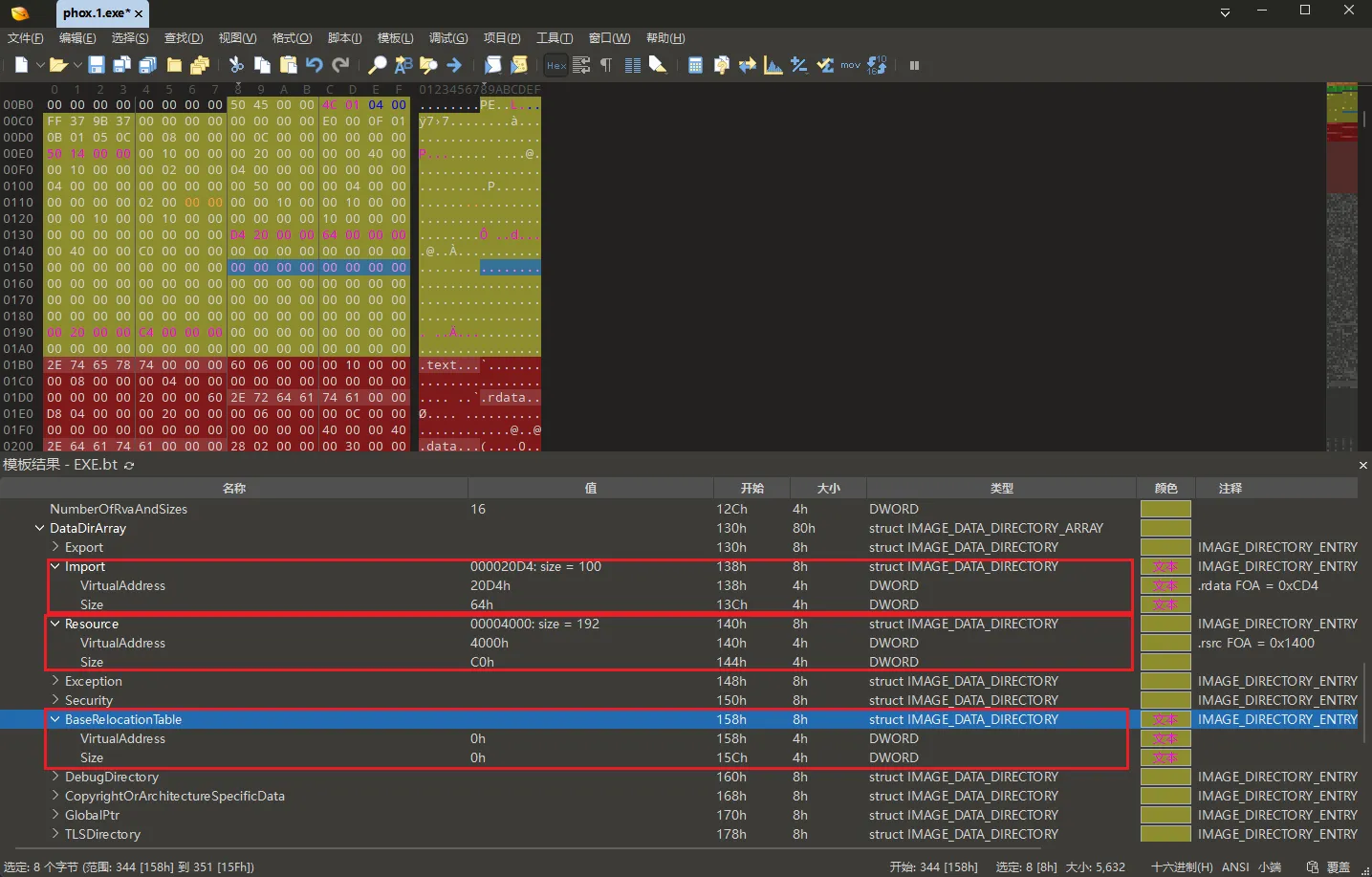

本章后面还要判断导入表、资源表和重定位表的位置，因此现在记录 Import、Resource 和第六项 BaseRelocationTable。分别展开这三个节点，再选择其中的 VirtualAddress 和 Size：

表格最后两项分别给出重定位表的起始 RVA 和大小。本例的 BaseRelocationTable.VirtualAddress 和 BaseRelocationTable.Size 均为 0，说明文件没有提供可供解析的重定位数据。因此，EXE.bt 不会在模板结果的顶层生成 RelocTable 节点，当前界面中也就看不到它。如果其他 PE 文件在这两个字段中提供了有效的 RVA 和大小，模板才会定位并解析相应数据，显示 RelocTable。

现在可以把三处证据按结构层级放回正确位置：

第一项和第三项说明这份文件没有可供装载器使用的基址重定位信息；第二项说明它也没有请求 ASLR 动态基址。三者不是同一个字段，只是结论互相印证。因此，本例正常情况下会使用首选基址 0x400000；本次运行是否真的如此，后面再用 x32dbg 验证。

重定位表的作用，是在映像无法装到首选基址时，让装载器修正那些需要随基址变化的地址。它通常位于名为 .reloc 的节中，但可靠判断依据是数据目录，而不是节名。如果首选地址无法使用，而文件又没有重定位表，装载可能失败。

用已经读取的长度确定节表位置

到这里，NtHeader 中的 COFF 文件头和可选头都已经按顺序读完，可以开始计算头部边界。各个长度的来源是：

• DOS 头固定占 0x40 字节，DOS 存根一直延伸到 e_lfanew = 0xB8 指向的位置。
• PE 签名固定占 4 字节，COFF 文件头固定占 0x14（20）字节。
• SizeOfOptionalHeader = 0xE0 来自 COFF 文件头。
• NumberOfSections = 4 来自 COFF 文件头；PE/COFF 规范规定每个节表项固定占 0x28（40）字节。

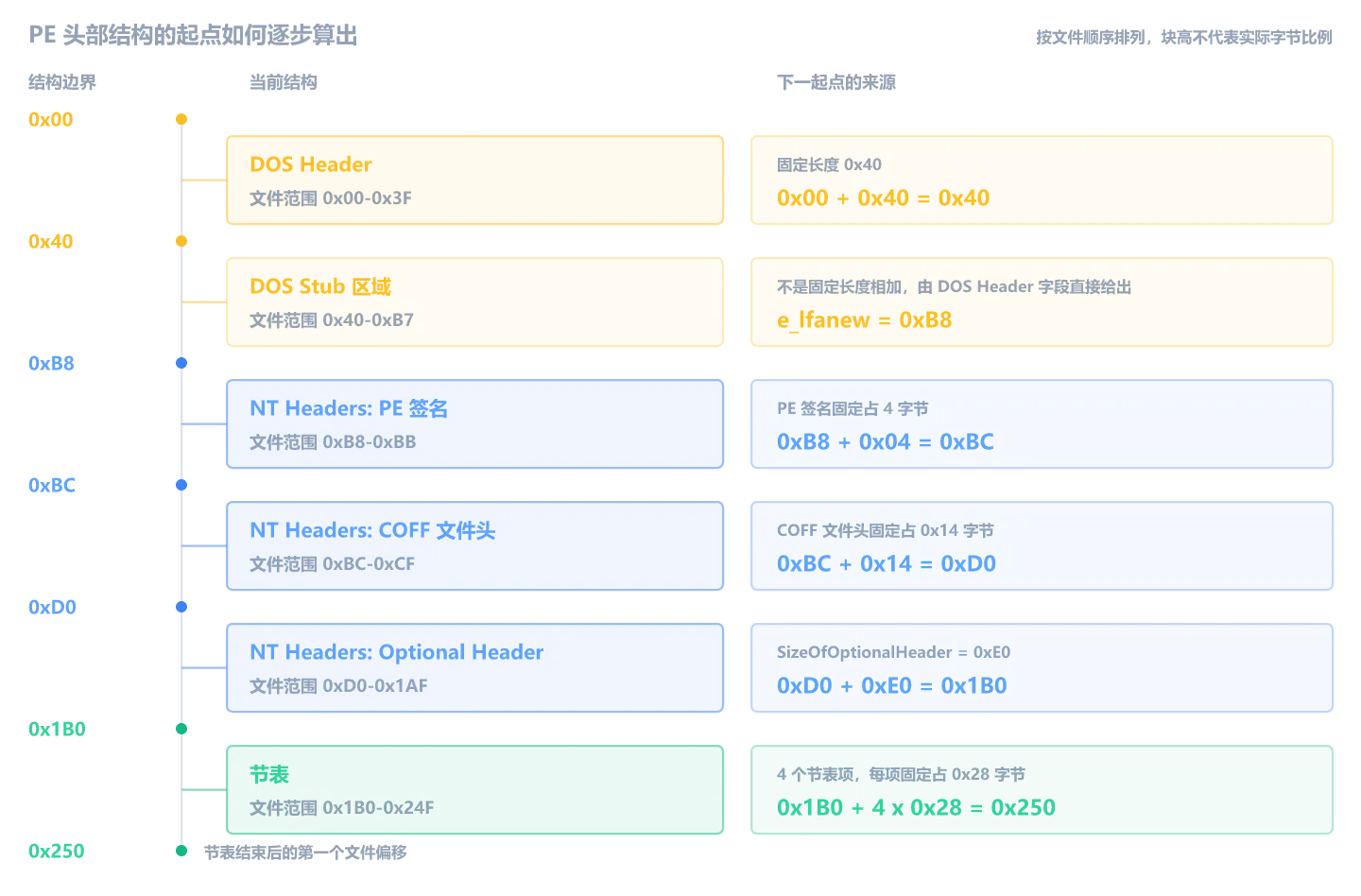

按照文件顺序逐项相加：

每一步的结果都会成为下一结构的起点；唯一不同的是 DOS 存根，它的终点不是用固定长度算出，而是由 e_lfanew 直接给出：

三部分 NT 头加起来占 4 + 0x14 + 0xE0 = 0xF8 字节，所以它从 0xB8 延伸到 0x1AF；结束后的第一个位置 0x1B0 就是节表的起点。

节表总长度 0xA0 不是从另一个字段直接读出的，而是这样计算：

节表总长度 = NumberOfSections × 每个节表项的固定长度
           = 4 × 0x28
           = 0xA0

因此，节表占用 0x1B0-0x24F，结束后的第一个位置是 0x250。可选头中已经读到 SizeOfHeaders = 0x400，它表示 DOS 头、DOS 存根、NT 头和节表合在一起并按 FileAlignment 对齐后的总大小。因此：

头部结构最后一个字节       = 0x24F
对齐填充范围               = 0x250-0x3FF
SizeOfHeaders / 结束边界    = 0x400

现在还剩一个问题：入口 RVA 0x1450 对应 exe 文件中的哪个位置？这需要继续读取紧跟在 NT 头后面的节表。

节表把 RVA 换成文件偏移

RVA 0x1450 能解释 IDA 中的地址，但它还不能告诉我们磁盘文件中的位置。回到 010 Editor，在模板结果中展开节表。它列出四个连续的节表项；单击某个字段时，上方会高亮这个字段在 0x1B0 起始区域中的原始字节。

Microsoft 规范把这部分称为 Section Table (Section Headers)：整张表由多个节表项组成，每一行就是一个 Section Header。在本例中，NumberOfSections = 4，所以 EXE.bt 显示一个包含四个元素的 SectionHeaders[4] 数组；数组中的每个元素都是一个 IMAGE_SECTION_HEADER 节表项。

每个节表项固定占 0x28（40）字节。下表按照 EXE.bt 中的显示顺序列出完整结构。“节表项内偏移”从当前节表项的第一个字节开始计算；例如，第一个节表项从文件偏移 0x1B0 开始，所以表中的 +0x08 对应模板“开始”列里的 0x1B8。

中间四个 COFF 重定位和行号字段主要供目标文件使用，在链接完成的 exe 中通常为零；本例截图中的值也都是零，后面不再使用。

EXE.bt 的实际树中，四个节表项位于顶层 SectionHeaders[4] 数组。Misc 是一个 union（联合体），其中的 PhysicalAddress 和 VirtualSize 共用同一组 4 字节，所以模板会将两行显示在相同的起点。它们不是两个连续字段，也不是两个独立的值；分析当前 exe 这类 PE 映像时，应按 VirtualSize 解释。PhysicalAddress 是为兼容 COFF 结构保留的名称，本章不使用。以第一个 .text 节表项为例，点击路径是：

SectionHeaders[4]
└─ SectionHeaders[0] (.text)
   ├─ Name
   ├─ Misc
   │  └─ VirtualSize
   ├─ VirtualAddress
   ├─ SizeOfRawData
   ├─ PointerToRawData
   └─ Characteristics

四个表项连续排列，因此它们在本文件中的范围是：

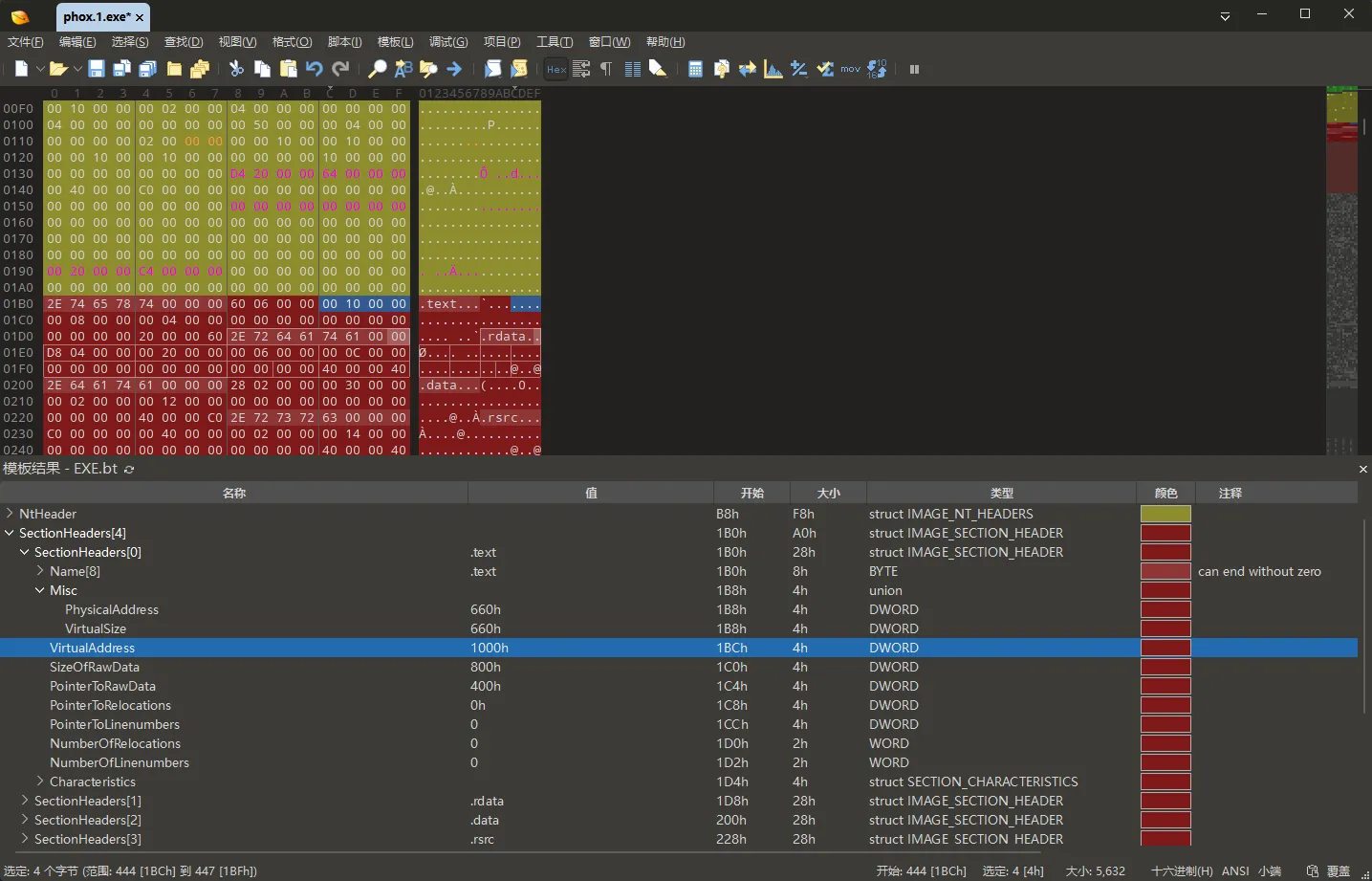

展开 SectionHeaders[4] 后，先在四个表项中逐项选择 Name，上方会分别高亮 .text、.rdata、.data 和 .rsrc 的 8 字节名称字段。确认四个节名后，在每一项中选择 Misc -> VirtualSize，再选择同级的 VirtualAddress、PointerToRawData 和 SizeOfRawData：

前面在 IDA 中看到的 R/W/X 权限，来自每个节表项末尾的 Characteristics。它与前面的 FileHeader.Characteristics、OptionalHeader.DllCharacteristics 都不是同一个字段。依次选择并展开四个节表项中的 Characteristics，原始字节和读取结果如下：

与前面的两个 Characteristics 字段一样，节表项中的 Characteristics 也是一组位标志。它可以同时描述节中保存的内容和节被映射到内存后的权限。本例用到以下五项：

因此，.text 的值可以拆成：

0x60000020 = 0x40000000 | 0x20000000 | 0x00000020
             允许读取     允许执行     包含代码

其中没有设置写入掩码 0x80000000，所以 IDA 将 .text 的权限显示为 R-X：可读、不可写、可执行。节 Characteristics 还定义了其他标志，但本例没有用到；后面 x32dbg 显示的运行时页权限，也应与这里的权限位相符。

用 PointerToRawData 作为起点、SizeOfRawData 作为长度，还可以得到四段节数据在文件中的完整范围：

.text   0x0400-0x0BFF   0x800 字节
.rdata  0x0C00-0x11FF   0x600 字节
.data   0x1200-0x13FF   0x200 字节
.rsrc   0x1400-0x15FF   0x200 字节

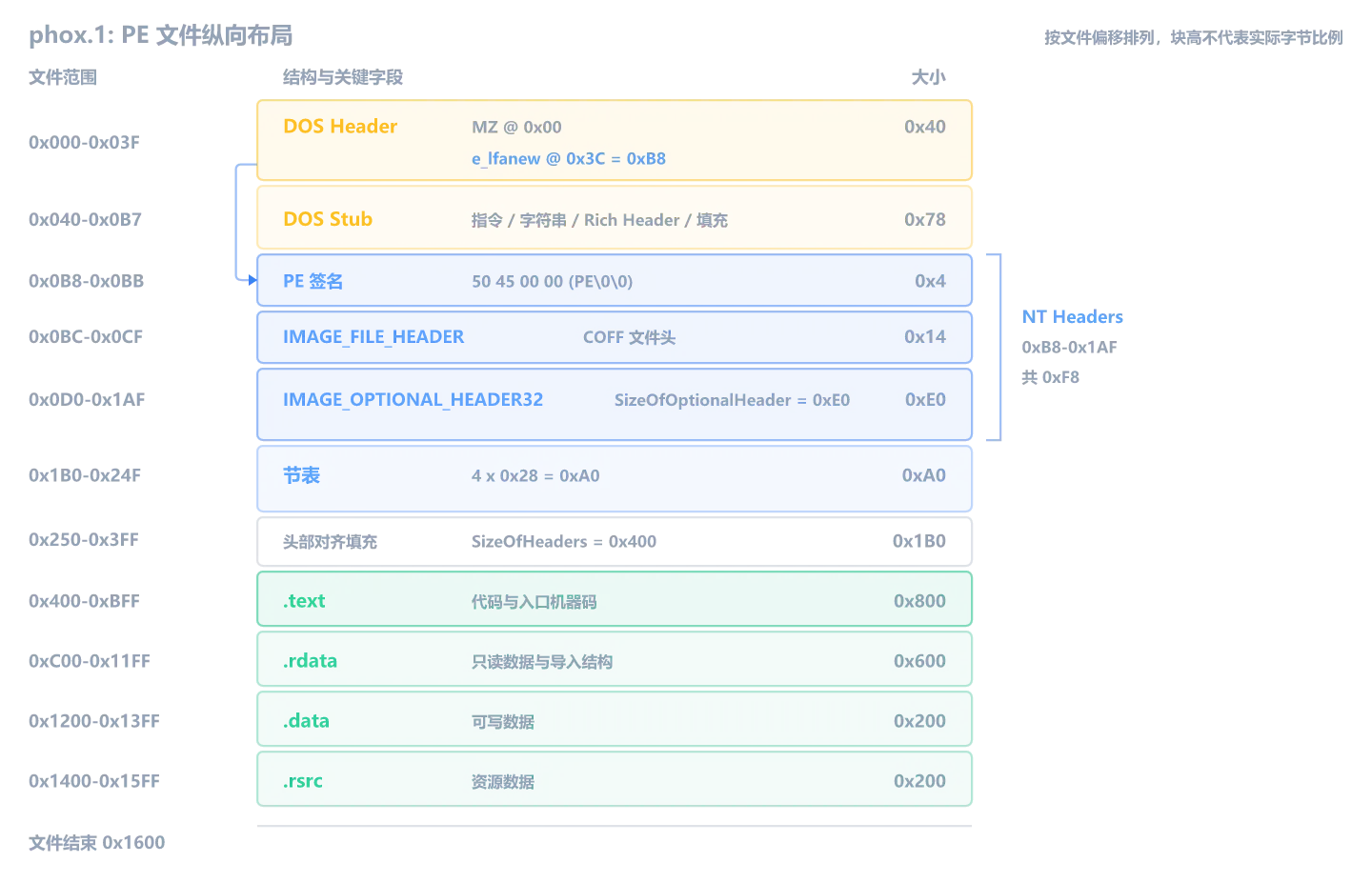

到这里，DOS 头、NT 头、节表和四段节数据的范围都已经从实际字段中读出。把这些结果汇总起来，才得到 phox.1 的完整纵向文件布局：

EXE.bt 会把解析出的 ImportDescriptor[0] 和 ResourceDirectoryTable 显示为顶层节点，但它们对应的字节仍位于某个节的数据中。现在已经读出了数据目录和节表，可以计算它们在文件中的实际位置。

先看导入表。每个 ImportDescriptor 描述程序依赖的一个 DLL，以及去哪里查找从该 DLL 导入的函数。截图中显示的 USER32.dll、GDI32.dll、MSVCRT.dll 和 KERNEL32.dll 是依赖名称，不表示这些 DLL 的完整文件包含在 exe 中；这里的“开始”和“大小”只属于 exe 内的导入描述符。

DataDirArray -> Import -> VirtualAddress 给出的导入表起始 RVA 是 0x20D4。要确定它属于哪个节，需要把这个值与四个节表项的 VirtualAddress 和 VirtualSize 逐项比较。.rdata 从 RVA 0x2000 开始，大小为 0x4D8，所以范围是：

0x2000 <= RVA < 0x2000 + 0x4D8
0x2000 <= RVA < 0x24D8

0x20D4 落在这个范围内，因此导入表位于本例的 .rdata 中。再使用 .rdata 节表项中的 PointerToRawData = 0xC00，将导入表 RVA 换算成文件偏移：

导入表 FOA = .rdata.PointerToRawData + (导入表 RVA - .rdata.VirtualAddress)
             = 0xC00 + (0x20D4 - 0x2000)
             = 0xCD4

所以模板解析出的 ImportDescriptor[0] 从文件偏移 0xCD4 开始，确实位于 .rdata 的 0x0C00-0x11FF 内。

再看资源表。PE 资源可以保存图标、字符串、版本信息和程序清单等内容；它们按目录层级组织，ResourceDirectoryTable 就是这棵资源目录树的根节点。DataDirArray -> Resource 只记录整棵资源目录树的起始 RVA 和大小，EXE.bt 根据这项索引找到并解析实际数据后，才显示 ResourceDirectoryTable。

本例的资源目录起始 RVA 是 0x4000，正好等于 .rsrc.VirtualAddress，所以它从 .rsrc 的起点开始。使用 .rsrc.PointerToRawData = 0x1400 换算：

资源表 FOA = 0x1400 + (0x4000 - 0x4000)
             = 0x1400

因此，ResourceDirectoryTable 从文件偏移 0x1400 开始。导入表位于 .rdata、资源表位于 .rsrc，只是本例的实际布局，并非由这些节名固定决定；可靠依据始终是数据目录给出的 RVA 和节表记录的范围。两者都是节数据内部的结构，不是 PE 顶层布局中新增的部分。

最后一个节 .rsrc 的 PointerToRawData = 0x1400、SizeOfRawData = 0x200，因此它后面的第一个文件偏移是：

0x1400 + 0x200 = 0x1600

010 Editor 状态栏显示文件总长度也恰好是 0x1600 字节，说明 .rsrc 结束后文件也随之结束。有些程序会在最后一个节之后继续追加配置、压缩包或安装数据；这些字节不属于节表描述的任何节，也不会像普通节那样由 Windows 映射到内存，需要时由程序自行读取。这段位于 PE 正常节数据之后的文件尾内容称为节后附加数据（overlay）。如果本例的文件长度大于 0x1600，超出的部分就是 overlay；当前两者相等，所以本例没有这部分数据。

节在文件和内存中的对齐方式

前面读到 FileAlignment = 0x200、SectionAlignment = 0x1000，节表的数值正好体现了这两条规则。

文件里，每个节的 PointerToRawData 都是 FileAlignment 的整数倍：

0x400、0xC00、0x1200、0x1400 都能被 0x200 整除

内存里，每个节的 VirtualAddress 都落在 SectionAlignment 边界上：

RVA 0x1000、0x2000、0x3000、0x4000 都能被 0x1000 整除

由于内存中的节按 0x1000 字节对齐，四个节分别从 0x1000、0x2000、0x3000 和 0x4000 开始。最后一个节 .rsrc 从 RVA 0x4000 开始，VirtualSize = 0xC0，所以它的实际内容结束于 RVA 0x40C0。计算整个映像的大小时，还要把这个结束位置向上取整到下一个 0x1000 边界：

.rsrc 内容结束 RVA = 0x4000 + 0xC0 = 0x40C0
下一个 0x1000 对齐边界 = 0x5000

这里不是说 0xC0 等于一页，而是说从 0x4000 开始的这一段在映像布局中要计算到下一个对齐边界 0x5000。这与前面读到的 SizeOfImage = 0x5000 一致；SizeOfImage 表示整个映像按 SectionAlignment 对齐后的总大小。

节表项本身不保存节数据，只记录节数据在文件和内存中的位置与大小。以 .text 为例，PointerToRawData = 0x400、SizeOfRawData = 0x800，表示它的原始字节从文件偏移 0x400 开始，共占 0x800 字节；VirtualAddress = 0x1000、VirtualSize = 0x660，表示装载后 .text 从 RVA 0x1000 开始，有效内容大小为 0x660 字节。入口 RVA 0x1450 位于这个内存范围内：

0x1000 <= 0x1450 < 0x1000 + 0x660

入口 RVA 是 0x1450，.text 的起始 RVA 是 0x1000。两者相减，就能得到入口距离 .text 起点有多远：

入口在 .text 内的偏移 = 0x1450 - 0x1000 = 0x450

再把这个节内偏移加到 .text 的文件起点，就得到入口的文件偏移：

FOA = PointerToRawData + (RVA - VirtualAddress)
    = 0x400 + (0x1450 - 0x1000)
    = 0x850

这就是本章最重要的一次换算：

FOA 0x850 <-> RVA 0x1450 <-> 静态 VA 0x401450

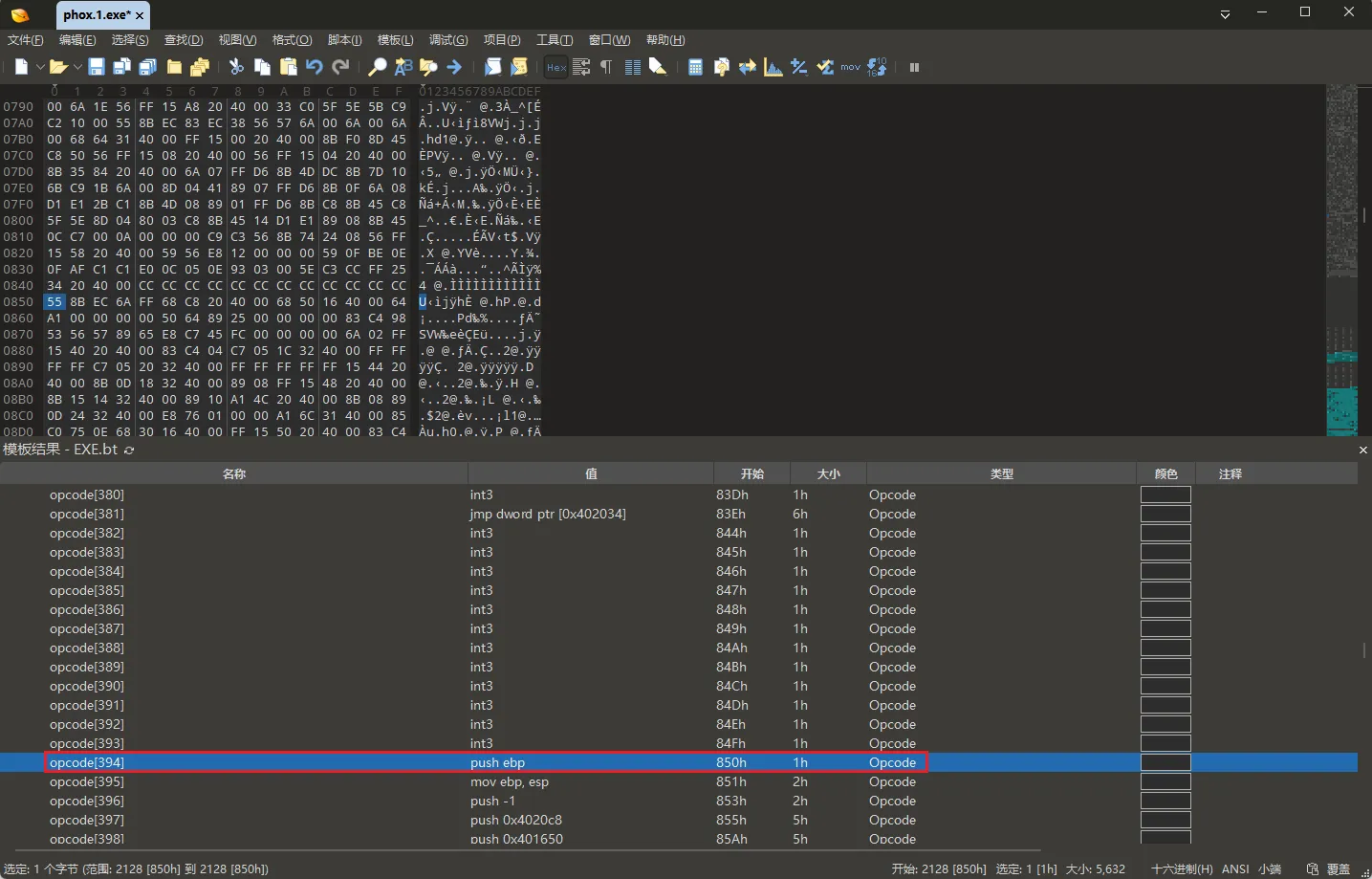

文件偏移 0x850 位于 .text 的节数据内部，不是 NT 头或节表中的命名字段，因此这一步不再通过模板树导航。按 Ctrl + G 跳到 0x850，这里的原始字节应当对应 IDA 中 0x401450 的开头指令。

VirtualSize 与 SizeOfRawData 不相等，不表示文件损坏，而是两套对齐规则的自然结果。这个样本正好有两个方向相反的例子：

• .text：VirtualSize = 0x660，SizeOfRawData = 0x800。磁盘上多出的 0x1A0 字节是 FileAlignment 造成的填充，不属于 .text 声明的有效虚拟内容。
• .data：VirtualSize = 0x228，SizeOfRawData = 0x200。内存里多出的 0x28 字节没有对应的文件字节，由装载器补零。稍后会用 x32dbg 直接查看这段零。

010 Editor 阶段得到了什么

现在可以把文件视角中的证据收拢起来：

1. DOS 头的 e_lfanew 指向文件偏移 0xB8，这里是 NT 头的起点。
2. 可选头的 AddressOfEntryPoint = 0x1450，说明入口位于映像内的 RVA 0x1450。
3. ImageBase = 0x400000，所以 IDA 按首选基址显示的入口地址是 0x401450。
4. 节表表明 RVA 0x1450 位于 .text，换算后对应文件偏移 0x850。

这一步已经解释了 IDA 的入口地址从哪里来，也找到了磁盘中的入口字节。剩下的是运行时问题：Windows 本次实际把模块（装入进程的 exe 或 DLL）放到了哪里，内存权限是否与节表一致，文件偏移 0x850 的字节是否真的出现在运行地址 0x401450。这些问题交给 x32dbg 验证。

最后用 x32dbg 验证运行时映像

IDA 和 010 Editor 读取的都是文件及其静态分析结果。x32dbg 会真正启动进程，因此这一阶段属于动态验证：确认本次运行中实际出现的地址、内存区域和机器码。

用 x32dbg 加载 phox.1.exe。程序最初停在系统断点，此时 Windows 已经映射好 exe，但还没有执行 start。打开 Memory Map，只查看 phox.1.exe 对应的行。

Memory Map 列出当前进程已经映射的内存区域。每一行都有起始地址、大小、访问权限以及所属模块或节名，所以它既能确认模块基址，也能验证各区域在运行时具有什么权限。

这次运行中，模块从 0x400000 开始，大小为 0x5000，因此最后一个有效地址是 0x404FFF；紧接着的 0x405000 已经不属于这份映像。基址恰好等于 PE 头中声明的 ImageBase，因此：

ActualLoadBase = 0x400000
VA = 0x400000 + 0x1450 = 0x401450

这个结果与 PE 头中的信息一致：phox.1 本次实际装载在首选基址 0x400000。

Memory Map 中同时有“页面保护”和“初始保护”两列。这里查看“页面保护”，因为它表示当前实际生效的访问权限。x32dbg 用五个位置显示权限，顺序是 E/R/W/C/G：E 表示执行，R 表示读取，W 表示写入，C 表示写时复制，G 表示保护页；没有相应属性的位置显示为 -。

IDA 使用 R/W/X，x32dbg 则把执行写作 E，所以 IDA 的 R-X 与 x32dbg 的 ER--- 表示相同的基本权限。.data 中额外出现的 C 是 Windows 映射映像时采用的写时复制属性：程序仍然可以写入，但第一次写入时会得到该内存页的私有副本，不会直接修改磁盘中的 exe。它不是 PE 节表中的第四种权限。

前面说过 .data 的 VirtualSize（0x228）比 SizeOfRawData（0x200）多出 0x28 字节。停在系统断点、尚未执行 start 时，在 Memory Map 里双击 .data，或在 Dump 窗口跳到 0x403200，可以看到 0x403200-0x403227 全部为零。这些字节由装载器补出，磁盘文件中没有对应内容。继续执行 start 后，运行库会写入其中一部分地址，因此要在入口代码执行前观察。

最后在 CPU 窗口使用 Go to Expression，输入 0x401450，会看到和 IDA 对应的入口代码。

把三个工具的结果并排看，证据就闭合了：

55 对应 push ebp，8B EC 对应 mov ebp, esp。这说明文件偏移 0x850 的机器码被装载为 RVA 0x1450，在本次进程中位于 VA 0x401450；三个工具看到的确实是同一段字节。

下面这张图只用于回顾刚才亲手验证的映射关系。

为什么 IDA 有 .idata，却没有 .rsrc

回到开始时的 IDA Segments 截图，它列出的是 .text、.idata、.rdata 和 .data。而 010 Editor 中的节表列出的是 .text、.rdata、.data 和 .rsrc。两边的名称并不一一对应。

.idata 是 IDA 为了分析导入数据，从 .rdata 开头逻辑划分出来的段，不是 PE 节表中的新节。.rsrc 没有出现在 Segments 窗口，则是因为这次使用默认加载选项时，IDA 没有加载资源数据；这不表示文件中不存在 .rsrc。如果分析目标涉及图标、对话框或字符串资源，可以在加载文件时启用 Load resources。

因此，验证“文件里有哪些节”要看 PE 节表；Segments 窗口反映的是 IDA 实际载入并组织到数据库中的段。

常见误区

把 RVA 当成文件偏移

RVA 0x1450 不是文件的第 0x1450 个字节。这个样本的入口点文件偏移是 0x850，因为 .text 的文件起点是 0x400，虚拟起点则是 0x1000。

把 ImageBase 当成实际装载基址

ImageBase 是静态文件字段，实际装载基址必须从运行中的模块确认。本章样本缺少基址重定位表，本次运行落在 0x400000，与 ImageBase 相同。对设置了 DYNAMIC_BASE 且带有有效重定位表的程序，实际基址可能不同，此时应使用 ActualLoadBase + RVA。

把 IDA 的 .idata 当作原始 PE 节

IDA 的 .idata 是导入数据的逻辑显示。节表中的 .rdata 才是文件原始节名，x32dbg 的 Memory Map 可以帮助交叉验证这一点。

小结

本章始终追踪 phox.1 的程序入口：先在 IDA 中找到地址 0x401450 处的 start，再用 010 Editor 从 NT 头和节表追到文件偏移 0x850，最后用 x32dbg 验证实际装载地址、内存权限和入口机器码。

FOA 0x850 <-> RVA 0x1450 <-> VA 0x401450

关键不是记住这三个数字，而是知道每次换算都要先确认坐标系和节表。下一章将继续分析 .rdata 中的导入数据，解释 Windows 如何让程序调用 CreateWindowExA、GetWindowTextA 等 API。

练习

1. 文件偏移 0x3C 处的 4 字节是 B8 00 00 00。它是哪个字段，值是多少，指向文件里的什么位置？

   参考答案

   这是 DOS 头末尾的 e_lfanew。按小端序读出的值是 0x000000B8，指向文件偏移 0xB8 处的 NT 头；它的前 4 字节是 PE 签名 PE\0\0。

2. NT 头从文件偏移 0xB8 开始，其中 PE 签名占 4 字节、COFF 文件头占 0x14 字节、可选头占 0xE0 字节。计算节表的起始文件偏移。

   参考答案

   NT 头总长为：

   4 + 0x14 + 0xE0 = 0xF8

   所以节表起点为 0xB8 + 0xF8 = 0x1B0。

3. .data 节的 VirtualAddress = 0x3000，PointerToRawData = 0x1200。某个全局变量位于 VA 0x403040（映像按 ImageBase = 0x400000 装载）。求它的 RVA 和文件偏移。

   参考答案

   RVA = 0x403040 - 0x400000 = 0x3040。

   .data 内偏移 = 0x3040 - 0x3000 = 0x40，落在 SizeOfRawData = 0x200 范围内，所以：

   FOA = 0x1200 + (0x3040 - 0x3000) = 0x1240

4. .text 的 VirtualSize = 0x660，SizeOfRawData = 0x800。为什么会有这个差值？如果换成某个节 VirtualSize 大于 SizeOfRawData，多出来的部分在文件里能找到吗？

   参考答案

   .text 磁盘数据按 FileAlignment = 0x200 补齐，0x660 向上对齐到 0x800，多出的 0x1A0 字节是文件填充。

   反过来当 VirtualSize > SizeOfRawData 时（如本章的 .data），多出的部分只在内存中由装载器补零，文件里没有对应字节，不能用 FOA = PointerToRawData + (RVA - VirtualAddress) 去换算。

5. IDA 把 .text 权限显示为 R-X，x32dbg 却显示为 ER-。两者是否矛盾？

   参考答案

   不矛盾。IDA 按 R/W/X 排列，x32dbg 按 E/R/W 排列；两者都表示 .text 可读、可执行、不可写。

6. 为什么 IDA 的 .idata 不能直接当作 PE 节表中的第五个节？

   参考答案

   节表只定义了 .text、.rdata、.data、.rsrc。IDA 为了分析导入数据，把 .rdata 的一部分逻辑显示为 .idata；这是工具的组织方式，不会改变磁盘文件的节表。
